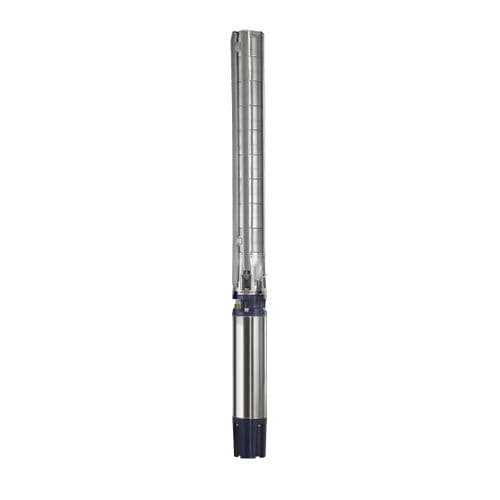

Pompe à rotor Sub TWI 6 series

pour eau doucepour eau potableélectrique

Résumé

• Pompe submersible multicellulaire 6" en version à bande de traction pour montage vertical ou horizontal.
• Versions pour eau potable avec homologation ACS disponibles.
• Grande flexibilité : disponibles en diamètres 4, 6, 8 et 10 pouces.
• Plage de débit : 1 à 250 m³/h.
• Construction en acier inoxydable résistant à la corrosion, option V4A.

Conception
Pompe immergée multicellulaire 6" en version à bande de traction pour le montage vertical ou horizontal.

Application
Pour le pompage de l'eau potable (selon ACS et RI.SE), de l'eau de pluie et de l'eau de service avec une teneur max. en sable de 50 g/m³ depuis des puits et des réservoirs pour :

• Irrigation
• Arrosage
• Distribution d'eau
• Surpression collective
• Préservation et réduction du niveau des eaux souterraines

Équipement / Fonction

• Clapet antiretour intégré
• Raccord côté refoulement selon NEMA

Désignation (exemples - format du type)
Exemple : Wilo-Sub TWI 6.18-04-C-SD
TWI : Gamme
6 : Diamètre du système hydraulique en pouces ["]
18 : Débit volumétrique nominal [m³/h]
04 : Nombre d'étages de l'hydraulique
C : Génération de la gamme
SD : Mode de démarrage (SD = démarrage étoile-triangle ; Sans = démarrage direct)

Hydraulique
Pompe immergée multicellulaire en version à bande de traction avec roues radiales ou semi-axiales, clapet antiretour intégré et raccords standardisés (raccords 4" / 6" selon NEMA). Raccord côté refoulement avec bride taraudée et taraudage. Toutes les pièces au contact du fluide sont fabriquées dans des matériaux résistants à la corrosion.

Moteur
Moteur triphasé pour démarrage direct ou étoile-triangle :

• Moteur hermétique avec bobinage isolé au vernis, trempé dans de la résine, remplissage eau-glycol.
• Moteur rebobinable avec bobinage isolé au PVC et remplissage eau-glycol.
• Les paliers de moteur sont autolubrifiants.

Refroidissement

• Le refroidissement du moteur est réalisé par le fluide. La pompe doit toujours être immergée en cours d'opération.
• Le montage vertical peut être réalisé avec ou sans enveloppe de refroidissement.
• Le montage horizontal doit être réalisé avec une enveloppe de refroidissement.

Contenu de la livraison

• Hydraulique + moteur entièrement montés
• Câble de raccordement de 4 m, 5 m ou 10 m avec homologation pour eau potable
• Notice de montage et de mise en service

Options

• Hydraulique en acier inoxydable 1.4401
• Moteur en acier inoxydable 1.4401, 1.4408 ou 1.4571
• Exécution 60 Hz
• Démarrage étoile-triangle
• Moteur rebobinable
• Moteur rebobinable pour eau potable
• Groupes configurés pour exécutions spéciales

Accessoires

• Jupe de refroidissement
• Chemise de pression
• Réservoir à vessie
• Vanne à volant
• Interrupteur à flotteur
• Interrupteur à pression
• Électrode
• Coffret de commande
• Coffret d'alarme
• Kit de résine de scellement
• Câble de raccordement

Matériaux

• Corps hydraulique : 1.4301 (AISI 304)
• Roues : 1.4301 (AISI 304)
• Arbre de l'hydraulique : 1.4057 (AISI 431)
• Carter du moteur : 1.4301 (AISI 304)
• Arbre du moteur : 1.4301 (AISI 304) ou 1.4305 (AISI 303)

Caractéristiques / spécifications techniques

• Alimentation réseau : 3~400 V, 50 Hz
• Mode de fonctionnement immergé : S1
• Température du fluide : 3 – 30 °C
• Débit minimum au niveau du moteur : 0,08 - 0,5 m/s (selon le moteur)
• Teneur max. en sable : 50 g/m³
• Nombre de démarrages max. : 20/h
• Profondeur d'immersion max. : 100 m ou 350 m (selon le moteur)
• Classe de protection : IP68
• Raccord côté refoulement : Rp 2½ - Rp 3
