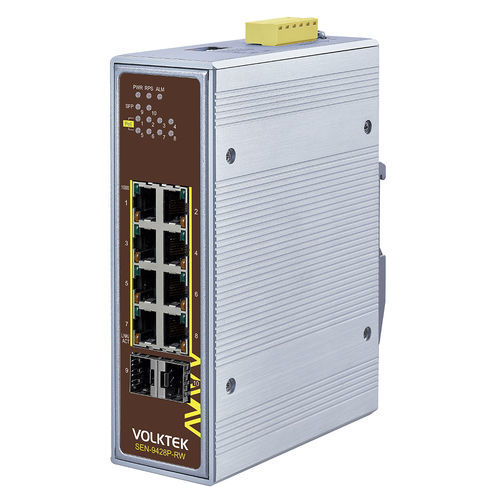

Commutateur Ethernet non administrable SEN-9428P-24V-RW

10 portsGigabit EthernetProfiNet

Points forts du produit 8 ports PoE+ 10/100/1000 - 30 Watts max. 2 ports de liaison montante FX/GbE SFP pour la connectivité longue distance avec le centre de contrôle et la mise en cascade Optimise les performances du réseau avec le contrôle de flux et la QoS pour une bande passante suffisante pour la vidéo et d'autres données La QoS industrielle donne la priorité aux paquets EIP (EtherNet/IP), PROFINET et GOOSE Large plage de puissance d'entrée (24 à 57V DC) adaptée à différents environnements Approbation ferroviaire EN 50155, EN 50121-4, EN 61373 Certifications, normes de communication pour des opérations ferroviaires sûres et fiables Température de fonctionnement -40°C~75°C (-40°F~167°F) et IP30 Boîtier en aluminium Présentation Le SEN-9428P-24V-RW est un commutateur industriel non géré à 8 ports 10/100/1000 PoE+ en liaison descendante et 2 ports FX/GbE SFP en liaison montante, conçu pour répondre aux exigences thermiques et aux conditions environnementales des applications ferroviaires de surveillance et WAP. Ce switch PoE+ comporte jusqu'à 8 ports PSE (power sourcing equipment) avec des fonctions plug and play pour alimenter tous les appareils alimentés (PD) dès qu'ils sont connectés. Les ports fibre permettent une transmission Gigabit Ethernet sans bruit pour une récupération rapide, fiable et à longue distance vers d'autres commutateurs ou le centre de contrôle. Pour assurer une transmission stable de la vidéo et des données, l'appareil utilise la limitation du débit et la qualité de service (QoS) et donne la priorité aux applications industrielles utilisant des protocoles tels que EIP, PROFINET et GOOSE. L'appareil permet aux utilisateurs de modifier la priorité des données et les paramètres de vitesse en appuyant sur le commutateur DIP. Ce commutateur est construit avec des composants de qualité industrielle, enfermé dans un boîtier en aluminium IP30 avec une conductivité thermique élevée pour protéger l'appareil des outils et des dangers. La large gamme de puissance d'entrée de 24V à 57V permet à l'appareil de fonctionner dans de nombreuses applications de sous-stations sans qu'il soit nécessaire d'installer des prises de courant supplémentaires. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bloc terminal assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Conçu pour résister aux vibrations, aux chocs, à la chute libre et à des températures allant de -40°C~75°C (-40°F~167°F), il convient aux environnements exigeants. Caractéristiques Budget de puissance élevé pour les appareils PoE : Conforme à la norme PoE+ (IEEE 802.3at), le commutateur fournit 30 W par port PoE, soit un budget énergétique total de 240 W. Il permet de brancher et d'utiliser le système PoE pour différents types d'appareils PoE à forte consommation d'énergie. Protection électrique et électromagnétique robuste : Conçue pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. Entrée d'alimentation : bloc terminal à 6 broches avec alarme en cas de panne de courant. Connectivité par fibre optique avec deux ports SFP : Deux ports Gigabit SFP pour l'extension de la topologie en guirlande basée sur la fibre. Résistant aux environnements extrêmes : L'appareil est construit avec des composants de qualité industrielle, testé en interne et certifié pour un fonctionnement fiable dans des conditions environnementales difficiles par des organismes internationaux de sécurité du marché tels que CE, FCC et ROHS. La forte tolérance aux températures extrêmes (-40°C~75°C) et la résistance aux interférences rendent ce dispositif infaillible dans les environnements industriels exigeants autour de plusieurs types de machines. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.3af (Power over Ethernet), IEEE 802.3at (Power over Ethernet Plus), IEEE 802.3az (Energy Efficient Ethernet), IEEE 802.1p (Classe de service) Ports : 8 x 10/100/1000BASE-T (PoE RJ45), 2 x FX/GbE SFP Slots DIP Switch : Réglage de l'alarme de chute de tension (PWR & RPS), réglage du contrôle de la tempête de diffusion (STORM), réglage de la QoS basée sur le port (QoS sur P1 & P2), réglage de la vitesse du port fibre (100FX sur P9 & P10) Panneau LED : PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT Tension d'entrée : Entrée primaire : 24~57V DC, redondante : 24~57V DC Connexion : Bornier Consommation électrique : Système : 10W, PoE Power Budget : 124W @ 24V DC, 240W @ 48V DC Relais d'alarme : Une sortie relais avec une capacité de charge de 1A @ 24V DC Boîtier : Aluminium (protection IP30) Montage : Rail DIN, montage mural/montage en rack Température de fonctionnement : -40°C~75°C (-40°F~167°F) Température de stockage : -40°C~85°C (-40°F~185°F) Humidité de fonctionnement : 5 à 95% RH (sans condensation) Humidité de stockage : 5 à 95% RH (sans condensation) Poids : 930 g (2.1 lb) Dimensions (LxHxD) : 50 x 161,5 x 119,9 mm (1,97 x 6,35 x 4,72 in) Informations pour la commande ModèleDescriptionSEN-9428P-24V-RWUnmanaged 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch, Railway Approval Certifications : EN 50155, EN 50121-4, EN 61373, CE, FCC, ROHS
