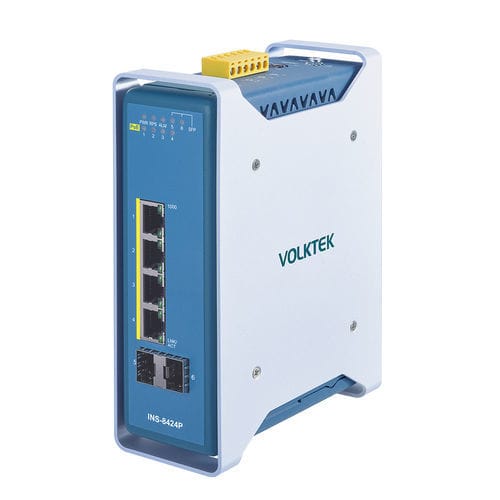

Commutateur Ethernet non administrable INS-8424P

6 portsProfiNetEtherNet/IP

Points forts du produit 4 ports PSE PoE+ 10/100/1000 en liaison descendante - 30 Watts max. 2 ports de liaison montante GbE SFP pour la connectivité longue distance avec le centre de contrôle et la mise en cascade VLAN Passthru - transfère les paquets VLAN sans les abandonner ou les modifier pour éviter la perte de paquets Utilise une alimentation redondante et un contact de relais d'alarme sur le bloc terminal pour garantir un fonctionnement sans interruption Température de fonctionnement -40°C~75°C (-40°F~167°F) et boîtier en aluminium IP40 Présentation L'INS-8424P est un commutateur industriel non administré à 4 ports 10/100/1000 PoE+ en liaison descendante, et 2 ports FX/GbE SFP multi-débits en liaison montante, conçu pour des applications de surveillance et de points d'accès Internet plug & play. Ce commutateur PoE+ réduit les coûts en éliminant le besoin de plusieurs prises de courant pour alimenter chaque appareil alimenté (PD) à des distances allant jusqu'à 100 mètres. Tous les ports PSE (Power Sourcing Equipment) et LAN utilisent la technologie d'auto-négociation pour découvrir les appareils compatibles sans nécessiter d'installation supplémentaire. Les ports SFP offrent des transmissions par fibre optique sur de longues distances et sans bruit. L'appareil utilise la qualité de service basée sur le port pour donner la priorité au trafic sur un port, utilise le VLAN Passthru pour un transfert continu de paquets et utilise la qualité de service industrielle pour donner la priorité aux paquets Ethernet/IP, PROFINET et GOOSE. Conçu pour fonctionner dans des environnements industriels exigeants, il est enfermé dans un boîtier en aluminium IP40 pour protéger l'appareil des outils et des dangers et une conductivité thermique élevée pour des applications à des températures allant de -40°C à 75°C (-40°F~167°F). Pour garantir un fonctionnement fiable des appareils connectés, il utilise un système d'alimentation redondante et un relais d'alarme qui émet des alertes en cas de coupure de courant. L'appareil est également équipé d'un mini-DIN à 4 broches qui se fixe fermement à l'appareil, évitant ainsi qu'il ne se déconnecte en cas de fortes vibrations. Caractéristiques Applications PoE : Surveillance intelligente et points d'accès sans filConformément aux normes PoE de type 1 et de type 2 (IEEE 802.3 at), ce commutateur offre jusqu'à 30 W par port pour les applications à faible consommation d'énergie. Le commutateur permet un simple "plug-n-play" ; pour les PD d'interagir avec les appareils dès qu'ils sont connectés. VLAN Passthru : Constant Wending packet transferCette fonction évite la perte de transmission de données dans les commutateurs non gérés qui laissent constamment tomber les trames marquées VLAN parce qu'elles sont endommagées. La fonction VLAN Passthru transmet les trames marquées VLAN sans les modifier, ce qui permet à ce commutateur non géré de poursuivre une transmission stable. Protection contre les pannes de courant : Entrée d'alimentation redondante et alarme de sortie de relaisPour garantir une alimentation continue, le commutateur est conçu pour être connecté simultanément à deux sources d'alimentation et à une alarme. Si l'alimentation principale cesse de fonctionner, le commutateur commence automatiquement à utiliser l'alimentation alternative et déclenche une alarme pour avertir les techniciens en cas de panne de courant. Résistant aux environnements extrêmes L'appareil est construit avec des composants de qualité industrielle, testés en interne et certifiés pour un fonctionnement fiable dans des conditions environnementales difficiles par des organismes de sécurité du marché international tels que CE, FCC et ROHS. La forte tolérance aux températures extrêmes (-40°C~80°C / -40°F~176°F) et la résistance aux interférences rendent cet appareil infaillible dans les environnements durcis autour de plusieurs types de machines. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.3af (Power over Ethernet), IEEE 802.3at (Power over Ethernet Plus), IEEE 802.1p (Classe de service) Interface : 4 x 10/100/1000BASE-T (PoE RJ45), 2 x GbE SFP Slots, DIP Switch (réglage de l'alarme de chute de tension d'alimentation primaire/redondante), panneau de LED (PWR, RPS, ALM, SFP, PoE, 1000, LNK/ACT) Alimentation : Tension d'entrée : Entrées primaires : 48V~57V DC, Entrées redondantes : 48V~57V DC ; Connexion : Bornier, Mini-DIN ; Consommation électrique : Système : 10W, PoE Power Budget : 120W ; Relais d'alarme : Une sortie relais, 1A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP40) ; Montage : Rail DIN ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement : 5 à 95% RH (sans condensation) ; Humidité de stockage : 5 à 95% RH (sans condensation) ; Poids : 795 g (1.75 lb) ; Dimension (WxHxD) : 57.3 x 175 x 126,4 mm (2,26 x 6,89 x 4,98 in) Informations pour la commande ModèleDescriptionINS-8424PUnmanaged 4 x 10/100/1000 PoE+ & 2 x GbE SFP Switch Certifications : CE FCC ROHS Principales caractéristiques techniques 4 x 10/100/1000 PoE+ PSE ports de liaison descendante (30W max/port) 2 x GbE SFP ports de liaison montante Support VLAN Passthru Alimentation redondante et contact relais d'alarme Température de fonctionnement : -40°C~75°C Boîtier en aluminium IP40 Montage sur rail DIN Dimensions : 57.3 x 175 x 126,4 mm Poids : 795 g Consommation électrique : Système 10W, PoE Power Budget 120W
