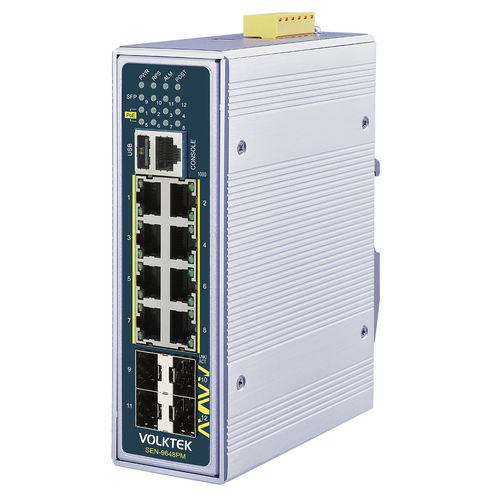

Commutateur Ethernet administrable SEN-9648PM-24V

12 portsGigabit EthernetProfiNet

Points forts du produit 8 ports PoE+ 10/100/1000 - 30 Watts max. 4 ports de liaison montante GbE SFP pour la connectivité longue distance avec le centre de contrôle et la mise en cascade 1 port console pour l'interface de ligne de commande et le port USB prend en charge la mise à niveau du micrologiciel, conserve les paramètres de configuration en toute sécurité et télécharge les fichiers journaux Il donne la priorité à la transmission pour les applications industrielles utilisant les paquets EIP (EtherNet/IP), PROFINET, une large gamme de puissance d'entrée (24V à 57V) convient à différents environnements Approbation marine DNV et Approbation du groupe Lloyd's Register, normes de communication pour des opérations marines sûres et fiables Températures de fonctionnement -40°C~75°C (-40°F~167°F) et IP30 Boîtier en aluminium * Le plus haut degré de température de fonctionnement certifié par DNV est (Classe D) -25°C~70°C (-13°F~158°F) * La tension nominale de 24VDC pour l'approbation de type DNV est spécifiée. Présentation Le SEN-9648PM-24V est un commutateur industriel géré à 8 ports 10/100/1000 PoE+ en liaison descendante et 2 ports GbE SFP en liaison montante, conçu pour répondre aux exigences thermiques et aux conditions environnementales des applications marines. Ce switch PoE+ comporte jusqu'à 8 ports PSE (power sourcing equipment) avec des fonctions plug and play pour alimenter tous les appareils alimentés (PD) dès qu'ils sont connectés. Les ports à fibre optique permettent une transmission Gigabit Ethernet sans bruit pour un rétablissement rapide, fiable et à longue distance vers d'autres commutateurs et le centre de contrôle. Le port de console de type RJ45 permet de dépanner les réseaux en cas de problème. Le port USB, conçu pour enregistrer les fichiers de configuration, les fichiers journaux du système et mettre à jour le micrologiciel, réduit les temps d'arrêt du réseau et les coûts d'exploitation. Le commutateur offre diverses fonctions intégrées d'optimisation du trafic et de performance du réseau pour donner la priorité aux applications industrielles, empêcher la perte de données pendant la communication et stabiliser la transmission. Le commutateur comprend une carte topologique compatible avec des dispositifs tiers pour surveiller le réseau. Cet appareil est conforme aux normes de cybersécurité afin de protéger le réseau contre les vulnérabilités et de protéger vos actifs. Ce commutateur est construit avec des composants de qualité industrielle, enfermé dans un boîtier en aluminium IP30 avec une conductivité thermique élevée pour protéger l'appareil des outils et des dangers. La large gamme de puissance d'entrée de 24V à 57V permet à l'appareil de fonctionner dans de nombreuses applications marines sans nécessiter l'installation de prises de courant supplémentaires. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bloc terminal assurent un fonctionnement continu et émettent des alertes en cas de coupure de courant. Conçu pour résister aux vibrations, aux chocs, à la chute libre et à des températures allant de -40°C~75°C (-40°F~167°F), il convient aux environnements exigeants. Caractéristiques Budget de puissance élevé pour les appareils PoE : Conforme à la norme PoE+ (IEEE 802.3at), le commutateur fournit 30 W par port PoE, soit un budget d'alimentation total de 240 W. Il permet de brancher et d'utiliser la technologie PoE pour différents types d'appareils PoE à forte consommation d'énergie. Le PoE+ élimine non seulement la nécessité d'installer des prises de courant ou des adaptateurs supplémentaires, mais offre également des fonctions PoE+ avancées et intelligentes qui permettent aux utilisateurs de gagner du temps grâce à la configuration d'un contrôle automatisé de tous les PD. VLAN basé sur le port et IEEE 802.1Q : GARP (Generic Attribute Registration Protocol) et GVRP (Generic VLAN Registration Protocol) pour la segmentation des grands réseaux en parties plus petites et en domaines de diffusion séparés. Sécurité et haute performance dans les applications industrielles marines : Cet appareil est testé et certifié pour une utilisation sûre dans des conditions exigeantes caractéristiques des applications industrielles et marines, pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité, y compris les éléments suivants : Choc (IEC 60068-2-27) | Chute libre (IEC 60068-2-32) | Vibration (IEC 60068-2-6) | DNV-CS-0339:2016 | DNV-RU-SHIP-Pt4Ch9:2018 | IEC-60945, IACS E10 (Rev.6 2014) | LR certifie la catégorie environnementale ENV1, ENV2, et ENV3 Installation économe en temps : Auto-MDI/MDIX (interface dépendante du support / croisement MDI) sur tous les ports permet une communication automatique dès que le commutateur est branché. Système d'alimentation redondant : Pour garantir une alimentation continue, le commutateur est conçu pour être connecté simultanément à deux alimentations et à une alarme par l'intermédiaire d'un bornier industriel standard. Si l'une des alimentations cesse de fonctionner, le commutateur commence à s'alimenter sur l'autre alimentation et l'alarme se déclenche pour avertir les techniciens de l'événement. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.3ad (Agrégation de liens), IEEE 802.3af (Power over Ethernet), IEEE 802.3at (Power over Ethernet Plus), IEEE 802.3az (Energy Efficient Ethernet), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (Class of Service), IEEE 802.1Q (VLAN Tagging), IEEE 802.1X (Port Authentication), IEEE 1588v2 (PTP) Interface : 8 x 10/100/1000BASE-T (PoE RJ45), 4 x GbE SFP Slots, 1 x RJ45 Console Port, 1 x USB Port, DIP Switch (Primary/Redundant Power Voltage Drop Alarm setting), LED Panel (PWR, RPS, ALM, POST, PoE, 1000, LNK/ACT) Power : Input Voltage : Entrées primaires : 24~57VDC, Entrées redondantes : 24~57VDC ; Connexion : Bornier ; Consommation électrique : Système : 18W, PoE Power Budget : 124W@24VDC ou 240W@48VDC ; Relais d'alarme : Une sortie relais, 1 A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP30) ; Montage : Rail DIN ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement : 5 à 95% RH (sans condensation) ; Humidité de stockage : 5 à 95% RH (sans condensation) ; Poids : 955 g (2.1 lb) ; Dimensions (LxHxD) : 50 x 161,5 x 119,9 mm (1,97 x 6,35 x 4,72 in) Informations pour la commande : Modèle : SEN-9648PM-24V ; Description : Commutateur administrable 8 x 10/100/1000 PoE+ & 4 x GbE SFP avec support USB, homologué DNV MARINE Caractéristiques techniques 8 x 10/100/1000 ports PoE+ (30W max par port, 240W total) 4 x GbE SFP uplink ports 1 x Port Console (RJ45), 1 x Port USB Alimentation large : 24~57VDC (primaire et redondant) Montage sur rail DIN, IP30 Boîtier en aluminium Température de fonctionnement : -40°C~75°C Poids : 955 g Dimensions : 50 x 161,5 x 119,9 mm Certifié : DNV Marine, Lloyd's Register, IEC 60068, IEC-60945, IACS E10
