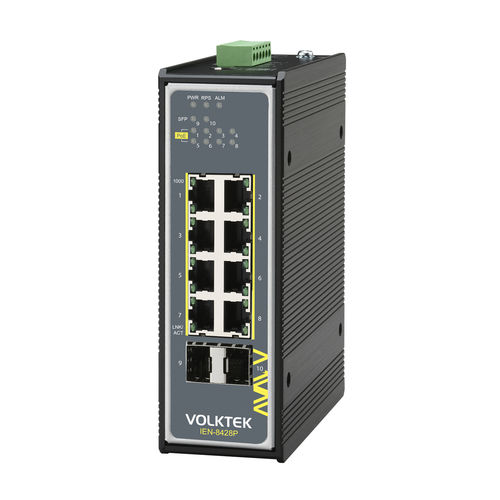

Commutateur Ethernet non administrable IEN-8428P

10 portsProfiNetEtherNet/IP

Points forts du produit 8 ports PoE+ 10/100/1000 - 30 Watts max. 2 ports de liaison montante FX/GbE SFP pour une connectivité longue distance avec le centre de contrôle et la mise en cascade QoS basée sur le port et QoS industrielle donne la priorité aux paquets EtherNet/IP, PROFINET, et GOOSE Alimentation redondante et contact de relais d'alarme sur le bornier pour garantir un fonctionnement sans interruption Température de fonctionnement -40°C~75°C (-40°F~167°F) et boîtier en aluminium IP30 Présentation L'IEN-8428P est un commutateur industriel non géré à 8 ports 10/100/1000 PoE+ en liaison descendante et 2 ports FX/GbE SFP à débit multiple en liaison montante, conçu pour les applications de surveillance d'intérieur et les points d'accès à l'Internet. Ce commutateur PoE+ réduit les coûts en éliminant le besoin de plusieurs prises de courant pour alimenter chaque dispositif alimenté (PD) à des distances allant jusqu'à 100 mètres. Tous les ports PSE (Power Sourcing Equipment) et LAN utilisent la technologie d'auto-négociation pour découvrir les appareils compatibles sans nécessiter d'installation supplémentaire. Les ports SFP offrent des transmissions par fibre optique sur de longues distances, sans bruit, et s'adaptent à des vitesses de 100 et 1000 Mbps pour être compatibles avec des appareils tiers. L'appareil utilise la QoS basée sur le port pour donner la priorité au trafic sur deux ports, utilise le VLAN Passthru pour un transfert continu de paquets et utilise la QoS industrielle pour donner la priorité aux paquets Ethernet/IP, PROFINET et GOOSE. Conçu pour fonctionner dans des environnements industriels exigeants, il est enfermé dans un boîtier en aluminium IP30 pour protéger l'appareil des outils et des dangers et une conductivité thermique élevée pour des applications à des températures allant de -40°C~75°C (-40°F~167°F). Pour garantir un fonctionnement fiable des appareils connectés, il utilise un système d'alimentation redondante et un relais d'alarme qui émet des alertes en cas de coupure de courant. Caractéristiques Applications PoE : Surveillance intelligente et points d'accès sans fil. Compatible avec le PoE de type 1 et de type 2 (IEEE 802.3 at), ce commutateur offre jusqu'à 30 W par port pour des applications à faible consommation d'énergie. Le switch permet un simple "plug-n-play" ; pour les PD d'interagir avec les appareils dès qu'ils sont connectés. VLAN Passthru : transfert de paquets constant. Cette fonction évite la perte de transmission de données dans les commutateurs non gérés qui laissent constamment tomber les trames marquées VLAN parce qu'elles sont endommagées. La fonction VLAN Passthru transmet les trames marquées VLAN sans les modifier, ce qui permet à ce commutateur non géré de poursuivre une transmission stable. Optimisation des performances du réseau : La transmission de données au centre de contrôle ou à d'autres appareils en temps réel est cruciale et assurée grâce aux fonctions QoS (Quality of Service) et Flow Control, le commutateur donne la priorité à la transmission des données et améliore les performances. Priorité au protocole industriel : Ce switch est configuré avec EIP QoS, PROFINET QoS, et GOOSE QoS pour prioriser et transmettre les paquets d'applications industrielles dans les applications avec ces types de communication. Filtrage LLDP : Device Discovery. Les commutateurs non gérés sont parfaits pour les réseaux plug & play, évitant toutes les complications liées à l'installation d'un réseau moderne et à l'épreuve du temps. Le filtre LLDP permet de supprimer les paquets de découverte afin d'éviter les problèmes liés aux appareils. Protection contre les pannes de courant : Entrée d'alimentation redondante et alarme de sortie de relais. Pour garantir une alimentation continue, le commutateur est conçu pour être connecté simultanément à deux sources d'alimentation et à une alarme. Si l'alimentation principale cesse de fonctionner, le commutateur commence automatiquement à utiliser l'alimentation alternative et déclenche une alarme pour avertir les techniciens en cas de panne de courant. Résistant aux environnements extrêmes : L'appareil est construit avec des composants de qualité industrielle, testé en interne et certifié pour un fonctionnement fiable dans des conditions environnementales difficiles par des organismes de sécurité du marché international tels que CE, FCC et ROHS. La forte tolérance aux températures extrêmes (-40°C~75°C / -40°F~167°F) et la résistance aux interférences rendent cet appareil infaillible dans les environnements durcis autour de plusieurs types de machines. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX/FX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3x (contrôle de flux), IEEE 802.1p (classe de service), IEEE 802.3af (Power over Ethernet), IEEE 802.3at (Power over Ethernet Plus), IEEE 802.3az (Energy Efficient Ethernet) Interface : 8 x 10/100/1000BASE-T (PoE RJ45), 2 x 100FX/GbE SFP Slots DIP Switch : Réglage de l'alarme de chute de tension (PWR & RPS), réglage du contrôle de la tempête de diffusion (STORM), réglage de la QoS basée sur le port (QoS sur P1 & P2), réglage de la vitesse du port fibre (100FX sur P9 & P10) Panneau LED : PWR, RPS, ALM, POST, SFP, PoE, 1000M, LNK/ACT Alimentation : Entrées primaires : 48V~57VDC ; Entrées redondantes : 48V~57V DC ; Connexion par bornier ; Consommation du système : 10W ; PoE Power Budget : 240W ; Relais d'alarme : Une sortie relais, 1A @ 24V DC Mécanique et environnement : Boîtier en aluminium (protection IP30), montage sur rail DIN, température de fonctionnement : -40°C~75°C (-40°F~167°F), température de stockage : -40°C~85°C (-40°F~185°F), humidité de fonctionnement/stockage : 5 à 95% RH (sans condensation), poids : 950 g (2.1 lb), dimensions (LxHxD) : 50 x 162 x 120 mm (1.97 x 6.36 x 4.72 in) Informations de commande ModèleDescriptionIEN-8428PUnmanaged 8 x 10/100/1000 PoE+ & 2 x FX/GbE SFP Switch Caractéristiques techniques / Spécifications 8 x 10/100/1000 PoE+ ports (30W max par port) 2 x FX/GbE SFP uplink ports QoS industriel et basé sur le port Alimentation redondante et relais d'alarme Température de fonctionnement : -40°C~75°C Boîtier en aluminium IP30 Montage sur rail DIN Entrée d'alimentation : 48V~57VDC PoE Power Budget : 240W Poids : 950 g Dimensions : 50 x 162 x 120 mm
