Groupe de pompage à vis excentrée CC-Cut

pour biogazà boueauto-amorçant

Présentation

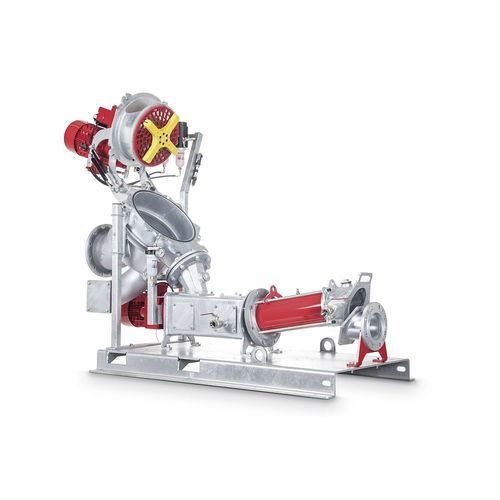

Le CC-Cut associe une pompe à rotor excentré série CC et un coupeur RotaCut en amont pour l'amorçage, le pompage et la préparation de fluides très divers, visqueux et chargés en solides, fibres et corps étrangers. Sa conception compacte facilite l'intégration dans les installations de biogaz et applications similaires où la séparation des lourds, la réduction de viscosité et l'homogénéisation sont nécessaires.

Avantages clés

• Amélioration des capacités de pompage grâce à la combinaison pompe à rotor excentré et coupeur
• Gestion fiable des milieux fortement visqueux et difficiles
• Réduction des débris et séparation des matières lourdes en amont
• Faible encombrement grâce à une unité compacte
• Maintenance rapide et remplacement des pièces d'usure sur site (QuickService)

Combinaison et principe
Le CC-Cut réduit et broie les matières perturbatrices, isole les éléments lourds et homogénéise les suspensions visqueuses afin d'éviter les blocages et dysfonctionnements en aval. La réduction de la viscosité et de la formation de couches flottantes permet de diminuer la consommation d'énergie des pompes et mélangeurs suivants.

Modèles

• CC-Cut / RCQ-33Gpro — Petit système, facile d'entretien, pour faibles débits; adapté au traitement et à la protection d'unités en aval sur de petits volumes visqueux.
• CC-Cut / RCQ-43Qpro — Unité compacte et facilement réparable pour une préparation intensive des milieux visqueux avec remplacement rapide des pièces.
• CC-Cut / RCX-48G — Système polyvalent et efficace pour la préparation économique de débits plus élevés de milieux à viscosité moyenne à élevée; longue durée de vie et séparation fiable des lourds.
• CC-Cut / RCX-58G — Unité haute capacité pour préparation et pompage continus de suspensions très visqueuses en conditions exigeantes.

Caractéristiques

• Séparation des lourds — Séparateur intégré dans chaque RotaCut pour extraire pierres et pièces métalliques et protéger le coupeur et les composants en aval.
• Mécanisme pivotant — L'ensemble rotor/stator peut être pivoté pour maintenance sans démonter la conduite d'aspiration.
• Arbre de cardan protégé — Arbre de cardan surdimensionné avec deux articulations et manchon protecteur pour une transmission fiable et protection contre les dommages.
• Variantes de remplacement — Stratégies de remplacement multiples : rotor/stator en unité, remplacement de l'unité rotative ou remplacement séquentiel individuel.
• Géométrie de grille de coupe — Grilles optimisées et réversibles en acier spécial résistant à l'usure pour garantir un fonctionnement régulier et une durée de vie prolongée.
• QuickService — Accès complet QuickService permettant un remplacement des pièces d'usure en quelques étapes pour un service rapide sur site.
• Design compact — Pompe et coupeur montés pour réduire la longueur d'aspiration et l'empreinte tout en maintenant l'accès pour l'entretien.
• Quality Cartridge — Garniture mécanique prémontée en cartridge pour simplifier et accélérer le remplacement d'étanchéité sur site.
• ACCplus — Surveillance en ligne optionnelle de l'état des lames pour réduire l'effort de maintenance et s'intégrer aux systèmes de contrôle.

Options

• Géométries rotor-stator — Mono-étagée standard (M1), bi-étagée (M2) pour pressions plus élevées, et géométries longues (D1) pour médias très visqueux ou abrasifs.
• Grilles de coupe — Passages libres de 4 mm à 50 mm; versions inox pour milieux agressifs.
• Fonction Auto-Reverse — Détecte les blocages et inverse périodiquement pour préserver le tranchant et optimiser la performance en réduisant la consommation d'énergie.
• Debris Removal System (DRS) — Évacuation continue des lourds pendant le fonctionnement avec perte minimale de produit.

Domaines d'application
Principalement destiné aux installations de biogaz : pompage et préparation de lisier, recirculat et suspensions organiques contenant paille, herbe, résidus d'alimentation, pierres, pièces métalliques et autres corps perturbateurs. Le CC-Cut peut être intégré comme unité centrale de préparation pour réduire les pannes en aval et améliorer l'efficacité de l'installation.

Maintenance & Service
Toutes les pièces d'usure sont accessibles et remplaçables sur site. Les fonctions QuickService et les options modulaires de remplacement réduisent les temps d'arrêt et permettent une remise en service rapide.

Caractéristiques techniques

• Produit : Système CC-Cut (pompe à rotor excentré série CC + coupeur RotaCut en amont)
• Usage principal : Pompage et préparation de milieux organiques visqueux et chargés en solides (applications biogaz)
• Avantages : Réduction des débris, séparation des lourds, homogénéisation, réduction de la viscosité
• Passage libre des grilles de coupe : 4 mm à 50 mm (selon modèle)
• Options géométriques rotor-stator : M1, M2, D1 (selon modèle/application)
• Fonctions maintenance : Mécanisme pivotant, accessibilité QuickService, Quality Cartridge
• Options : ACCplus, Auto-Reverse, Debris Removal System (DRS)
• Orientation de conception : Faible empreinte, maintenance aisée sur site, arbre de cardan protégé
