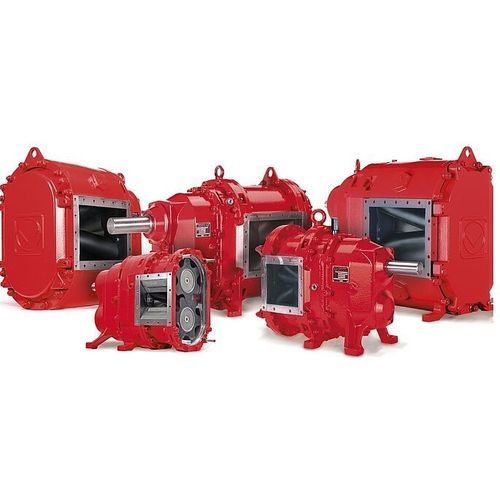

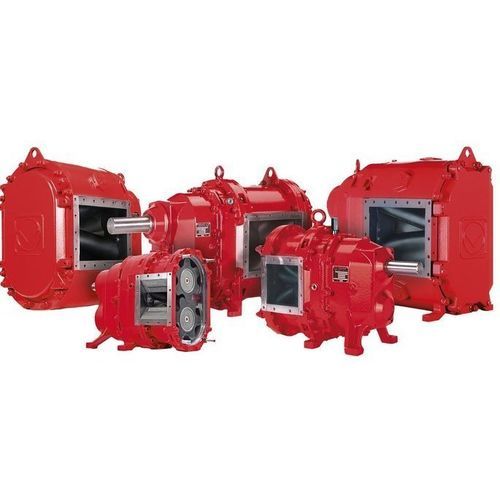

Pompe à lobes VX series

à bouepour eaux uséespour produits chimiques

Présentation
La série VX de Vogelsang est une gamme de pompes à lobes rotatifs destinée au transfert industriel de fluides allant de faibles viscosités à des produits très visqueux, abrasifs, agressifs ou sensibles au cisaillement. Conception compacte, accès QuickService pour une maintenance simplifiée et possibilités de matériaux et d'entraînements variés pour s'adapter aux besoins process.

Avantages clés

• Maintenance sur site facilitée : accès à la chambre de pompage par simple retrait du couvercle (QuickService).
• Auto-amorçante et résistante à la marche à sec et aux corps étrangers.
• Conception modulaire par éléments réduisant le coût des pièces détachées et les temps d'arrêt.
• Large choix de lobes et matériaux pour compatibilité des fluides et résistance à l'usure.
• Haut rendement volumétrique pour un fonctionnement économique.

Modèles (aperçu)
VX100
Unité compacte disponible en 4 tailles. Adaptée aux petits et moyens débits jusqu'à 50 m3/h et pressions jusqu'à 10 bar. Options : composants en aluminium, moteur électrique directement flangé, version PTB A1.

VX136
Design universel et compact en 6 tailles et variantes. Débits jusqu'à 364 m3/h et pressions jusqu'à 12 bar. Options : InjectionSystem, plaques d'usure radiales/axiales, matériaux spéciaux (ADI, inox, alliages à base de nickel).

VX186
Conception robuste en 8 tailles et nombreuses configurations. Débits jusqu'à 1 025 m3/h et pressions jusqu'à 12 bar. Conçue pour grands volumes et fluides abrasifs, visqueux ou agressifs ; dispose de plaques d'usure et de plusieurs options d'entraînement.

VX215
Gamme à haut débit avec 4 tailles et 6 formes, permettant jusqu'à 1 417 m3/h (24 000 l/min) et pressions jusqu'à 8 bar. Gros passage libre (ex. 90 mm) offrant une forte tolérance aux corps étrangers ; QuickService et InjectionSystem facilitent la maintenance.

VX230
Série haute performance en 4 tailles et 6 variantes de construction. Débits jusqu'à 1 234 m3/h et pressions jusqu'à 12 bar. Conçue pour un entretien rapide et un temps d'arrêt minimal.

Caractéristiques de la série VX

• Demi-coquilles de carter réglables pour compenser l'usure sans pièces supplémentaires.
• Plaques d'usure axiales et radiales en aciers très résistants pour allonger les intervalles de maintenance.
• Large gamme de lobes : géométries et matériaux variés (NBR, EPDM, CSM, FKM, PU, inox, acier nitruré) incluant les lobes HiFlo pour un pompage sans pulsations.
• Options matériaux : fonte grise résistante à l'abrasion, ADI, inox, alliages nickelés ; traitements thermiques et revêtements anti-usure disponibles.
• Quality Cartridge : garniture mécanique préassemblée pour un remplacement rapide et fiable.
• Arbres dimensionnés et robustes pour minimiser la flèche et l'usure au démarrage.

Options de la série VX

• InjectionSystem : améliore la tolérance aux corps étrangers, l'aspiration et l'efficacité volumétrique (essais sur le terrain jusqu'à ~2,5× durée de vie).
• Plaques d'usure radiales et axiales en aciers spécialisés.
• Lobes HiFlo® pour fonctionnement sans pulsations et meilleure capacité d'aspiration.
• Capteurs de vitesse pour contrôle et surveillance liés au débit.
• Universal Drive System (UDS) pour différents types d'entraînement et simplification de la gestion des pièces.
• Design QD avec palier supplémentaire pour réduire la déviation d'arbre sous haute pression.
• Versions légères / aluminium pour applications de transport avec pièces en contact avec le fluide en matériaux résistants à l'usure.

Domaines d'application

• Agriculture (épandage, transfert de lisier).
• Usines de biogaz (alimentation, recirculation, gestion du digestat).
• Industrie (transfert de fluides abrasifs ou visqueux, chimie selon sélection des matériaux).
• Transport et solutions mobiles (camions-citernes, ferroviaire, maritime).
• Traitement des eaux usées et boues, alimentation de filtration membranaire.

Téléchargements et documentation
Documentation du fabricant, brochures et fiches techniques disponibles auprès de Vogelsang pour l'aide à la sélection et à l'intégration.

Caractéristiques techniques

• Series : VX100, VX136, VX186, VX215, VX230 (plusieurs tailles et types de construction).
• Plages de débit (exemples) : VX100 jusqu'à 50 m3/h ; VX136 jusqu'à 364 m3/h ; VX186 jusqu'à 1 025 m3/h ; VX215 jusqu'à 1 417 m3/h ; VX230 jusqu'à 1 234 m3/h.
• Pressions (exemples) : VX100 jusqu'à 10 bar ; VX136 jusqu'à 12 bar ; VX186 jusqu'à 12 bar ; VX215 jusqu'à 8 bar ; VX230 jusqu'à 12 bar.
• Passage libre : VX215 jusqu'à 90 mm (exemple).
• Matériaux : fonte grise résistante à l'abrasion, ADI, inox, duplex, alliages nickelés ; plaques d'usure en aciers spéciaux.
• Services & maintenance : QuickService (remplacement en position d'installation), Quality Cartridge, conception par éléments pour maintenance économique.
• Options : InjectionSystem, lobes HiFlo, plaques d'usure radiales/axiales, UDS, capteurs de vitesse, design QD, versions légères/aluminium.
