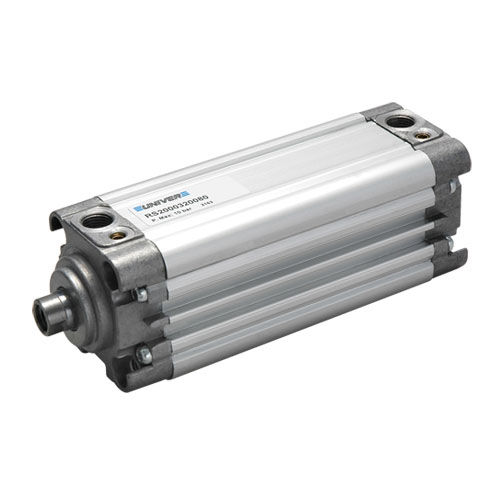

Vérin pneumatique RS series

simple effetrobustecompact

Une nouvelle série de vérins compacts pour les courses longues ou emplois lourds, équipée de série avec guidages et tiges surdimensionnés, le premier avec amortissement pneumatique réglable fourni de série sans augmentation des cotes d’encombrement. Les entraxes, diamètres de centrage et tiges sont selon spécifications ISO 6431 etVDMA24562. CARACTERISTIQUES TECHNIQUES Pression de fonctionnement: 1,5-10 bar Température ambiante: -20- 80C Fluide: air comprimé, lubrifié ou non Chemise en profilé extrudé en alliage d'aluminium avec tige en acier chromé de série Guidages surdimensionnés Amortissement pneumatique réglable de série (10 mm —) La version avec tige antirotation (série RQ-...) est fournie avec bride montée de série Vitesse max.: 1 m/s Version magnétique de série. Options -Capteur magnétique DF-... (section accessoires page 2). -Bande pour protéger le fil du capteur magnétique réf. DHF - 002100. -Bride pour série RS types .00/.01/.20/.60/.70. -Tige creuse seulement pour versions avec tige traversante. -Préparé pour bloqueur de tige seulement avec tige en acier chromé (voir page. 4-II). -Vérin STRONG avec bloqueur de tige de sécurité intégré (voir page. 61-11). -Unités de guidage seulement avec types de vérins avec piston allongé (voir page. 51-1). Détails de construction •Chemise en alliage d'aluminium extrudé, anodisation externe et interne 15 micron, profil net, capteurs encastrés. •Têtes et fonds en alliage d'aluminium. •Vis autotaraudeuses en acier zingué. •Tige en acier chromé surdimensionnée; sur demande en acier inox. •Piston en aluminium. •Guidage en résine acétale. •Douilles surdimensionnées.
