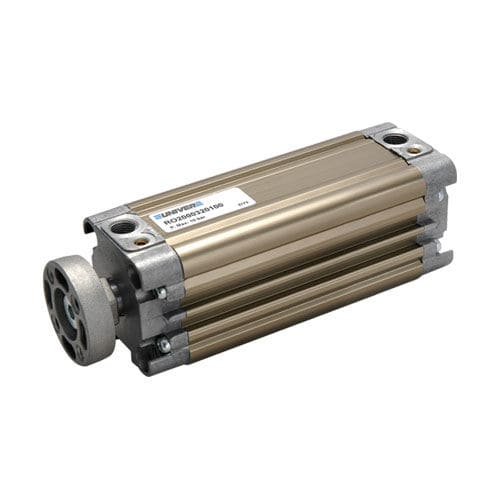

Vérin pneumatique RO, RN series
à tigedouble effetcompact

vérin pneumatique
vérin pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
pneumatique
Technologie
à tige
Configuration
double effet
Autres caractéristiques
compact, tandem, standard
Course

Max: 500 mm
(19,685 in)

Min: 5 mm
(0,197 in)

Force

Max: 90 N

Min: 11,8 N

Couple

Max: 8 Nm
(5,9 ft.lb)

Min: 0,5 Nm
(0,369 ft.lb)

Description

Il s'agit ici de vérins avec cotes d'encombrement compactes 16-63 selon recommandations UNITOP (série RP/RO) et avec entraxes ISO (série RM/RN). Ils sont disponibles aussi dans la version avec guidage antirotation et avec piston allongé. Ce produit, le premier réalisé avec amortissement pneumatique réglable sans changements de dimensions par rapport à ceux sans amortissement, permet des cadences de fonctionnement sensiblement plus élevées ainsi qu'une réduction du bruit. CARACTERISTIQUES TECHNIQUES Pression de fonctionnement : 1,5 - 10 bar Température ambiante: - 20 - 80°C Fluide: air comprimé, lubrifié ou non Chemise en profilé extrudé en alliage d'aluminium avec tige en acier chromé ou inox. Version magnétique de série La version octagonale avec tige femelle est fournie avec bride montée Vitesse max. 1 m/s¨ Options -Tige creuse seulement pour versions avec tige traversante -Capteur magnétique série DF-... (section accessoires page 2) -Bande pour protéger le fil du capteur magnétique réf. DHF-002100. Détails de construction •Chemise en alliage d'aluminium extrudé, anodisation externe et interne 15pi, profil net, pour montage de capteurs encastrés. •Têtes et fonds zamac moulées sous pression (0 16 - 25 mm); en alliage d'aluminium (0 32 -63 mm). •Vis autotaraudeuses en acier zingué •Tige en acier chromé •Tige en acier inox •Piston en aluminium. •Guidage en résine acétale. •Joints du piston en caoutchouc nitrile. •Joints de tige en polyuréthane.
