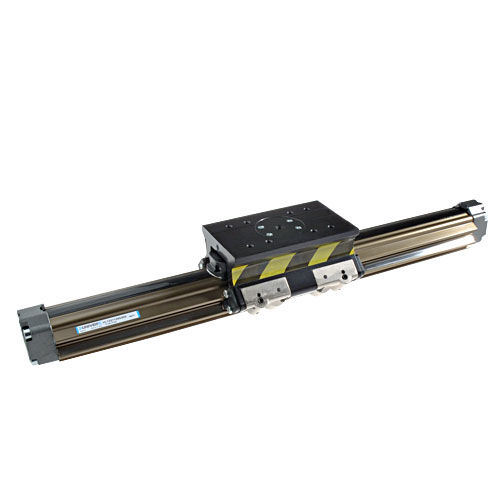

Vérin pneumatique VL1 series

sans tigedouble effetde précision

avec 1 chambre / En profilé extrudé d'aluminium, 16- 50 mm. / Course jusqu'à 5 m. / Différentes possibilités de raccordement des fonds. / Différents types de chariots. / Vitesse élevée de translation 1 - 3 m/sec. . avec guidages intégrés / En profilé extrudé d'aluminium 25 - 50 mm. / Course jusqu'à 6 m. / Système de guidage flexible. / Glissement du chariot avec patins en plastique sur tiges en acier. / Vitesse de translation 0,2 -1,5 m/sec. / Possibilité de dotation avec système de blocage. avec guidages intégrés à 90° / En profilé extrudé d'aluminium 25- 50 mm. / Course jusqu'à 6 m. / Série lourde de précision. / Système de guidage rigide. / Glissement du chariot avec roulement à billes. / Vitesse de translation 0,2-2 m/sec. / Possibilité de dotation avec système de blocage. CARACTERISTIQUES TECHNIQUES Pression d'utilisation: 3 h- 10 bar. Température ambiante: -20°-80°C Fluide: air filtré même sans lubrification jusqu'à la course 500 mm. Alésage: 16 - 25 - 32 - 40 - 50 mm. Courses standard: jusqu'à 5 m ( 16 mm) jusqu'à 6 m (25 - 50 mm) Vitesse min. de translation uniforme: 7-20 mm/s Vitesse de translation: max 3 m/s. Type de chariot: standard, moyen, long, double moyen. Guidages intégrés: Série S5: tiges rondes en acier Série VL1 : lames d'acier à 90°. Glissement du chariot extérieur: Série S5: avec des patins en plastique Série VL1 : avec roulements à billes Options -Version magnétique pour Série S1 (0 16 magnétique est standard): pour la Série S5 est prévu une filière d'extrusion porte-capteur magnétique Série DKS (Section accessoires page 6-V). -Capteur magnétique Série DH-... Série DF-... (0 16) (Section accessoires page 2)
