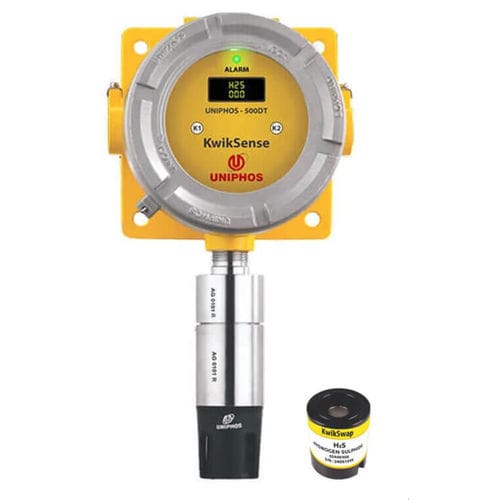

Transmetteur de gaz de dioxyde de carbone Kwiksense

de monoxyde de carbonede dioxyde de soufred'oxygène

Aperçu produit
Le Uniphos KwikSense Smart Digital Gas Transmitter est un transmetteur de gaz numérique universel pour montage sur site, conçu pour la détection et la surveillance continue d'un large éventail de gaz toxiques et inflammables dans les process industriels. Il prend en charge les capteurs Uniphos Smart Gas avec modules capteurs pré-étalonnés et interchangeables et permet une étalonnage transportable pour un changement de capteur rapide. L'étalonnage non intrusif et la configuration s'effectuent à l'aide d'une baguette magnétique afin de minimiser les arrêts. Le transmetteur fournit une sortie analogique 4-20 mA conforme aux normes et une communication numérique RS-485 MODBUS-RTU ; le protocole HART est disponible en option. L'appareil dispose de certifications internationales telles que ATEX, IECEx, MED et SIL2.

Applications

• Installations pétrole, gaz et pétrochimie
• Usines chimiques et pharmaceutiques
• Détection gaz marine et embarquée
• Production d'engrais
• Installations nucléaires et centrales
• Usines sidérurgiques

Caractéristiques

• Transmetteur champ universel compatible avec plusieurs technologies de capteur
• Sortie 4-20 mA standard avec communication RS-485 MODBUS-RTU
• Capteurs Smart pré-étalonnés et interchangeables (EC, Pellistor, NDIR, PID, Solid State)
• Étalonnage transportable pour échanges rapides de capteur
• Étalonnage et configuration non intrusifs via baguette magnétique
• Trois contacts relais sans potentiel configurables
• Classe de température T4 (-40°C à +85°C)
• Affichage OLED lumineux pour lecture locale
• Certifications : ATEX, IECEx, SIL2, InMetro, MED

Liste des gaz (colonnes extraites : Nom du gaz | Code gaz | Réf commande | Plage | Résolution | Technologie)
Nom du gaz | Code gaz | Réf commande | Plage | Résolution | Technologie
Acétylène | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellistor
Ammoniac | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammoniac | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Brome* | 061A | SS00061A | 0 – 20 ppm | 0.1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellistor
Dioxyde de carbone | 025A | SSA0025A | 0 – 5% v/v | 0.01% v/v | NDIR
Dioxyde de carbone | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Disulfure de carbone | 021A | SSA0021A | 0 – 50 ppm | 0.1 ppm | PID
Monoxyde de carbone | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Chlore | 060A | SSA0060A | 0 – 20 ppm | 0.1 ppm | EC
Chlore | 060B | SSA0060B | 0 – 10 ppm | 0.1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0.1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldéhyde | 098A | SS00098A | 0 – 10 ppm | 0.1 ppm | EC
HC (Méthane) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellistor
HC (Méthane) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | Solid State
Hydrogène (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellistor
Hydrogène (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hydrogène (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hydrocarbure | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | Solid State
Chlorure d'hydrogène* | 070A | SS00070A | 0 – 20 ppm | 0.1 ppm | EC
Acide cyanhydrique | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Fluorure d'hydrogène* | 072A | SS00072A | 0 – 10 ppm | 0.1 ppm | EC
Sulfure d'hydrogène | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Sulfure d'hydrogène | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
GPL | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellistor
Méthane | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Méthane | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mércaptan* | 035A | SS00035A | 0 – 20 ppm | 0.1 ppm | EC
Méthanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Dioxyde d'azote | 081A | SS00081A | 0 – 20 ppm | 0.1 ppm | EC
Oxygène | 010A | SSA0010A | 0 – 25% v/v | 0.1% v/v | EC
Ozone* | 015A | SS00015A | 0 – 1 ppm | 0.01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Phosgène* | 055A | SS00055A | 0 – 1 ppm | 0.01 ppm | EC
Phosphine | 050A | SS00050A | 0 – 10 ppm | 0.01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propane | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellistor
Propane | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Dioxyde de soufre | 040A | SSA0040A | 0 – 20 ppm | 0.1 ppm | EC
Chlorure de vinyle (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
VOC | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
VOC | 100B | SSA0100B | 0 – 40 ppm | 0.1 ppm | PID
VOC (Benzène) | 100C | SSA0100C | 0 – 20 ppm | 0.1 ppm | PID

Légende
EC : Électrochimique • Pellistor : Pellistor • NDIR : Infrarouge non dispersif • PID : Photo Ionisation Detection

Caractéristiques techniques

• Technologie capteur : EC / PEL / NDIR / PID / SS
• Tension d'alimentation : 18 V à 30 VDC
• Type de système : Instrument µController (étalonnage non intrusif)
• Affichage : OLED 8 x 2
• Mode d'échantillonnage : Diffusion
• Capteur : Capteur Smart interchangeable (pré-étalonné)
• LEDs : LED tricolore
• Alarmes : Deux alarmes réglables par l'utilisateur
• Sortie : RS-485 MODBUS / courant 4-20 mA
• Relais : 3 contacts sans potentiel (configurables)
• Résistance de charge : 600 Ω (max)
• Consommation : < 3 W
• Boîtier : Incombustible – alliage d'aluminium coulé / SS-316
• Indice de protection : IP66
• Dimensions : Diamètre env. 150 mm ; Hauteur 110 mm
• Câblage : 3/4 fils
• Interface : Étallonage & configuration via baguette magnétique non intrusive
• Classe de température : T4 (-40°C à +85°C)
• Température de fonctionnement : -40°C à 65°C
• Pression de fonctionnement : Ambient + 10%
• Humidité de fonctionnement : 0-95% HR (sans condensation)
• Entrées de câble : 1/2” NPT (2 entrées)
• Certifications : ATEX / IECEx / PESO / CMFRI / SIL / MED / InMetro
• Poids : Alliage aluminium : ≈ 2.5 kg ; SS 316 : ≈ 5.2 kg
