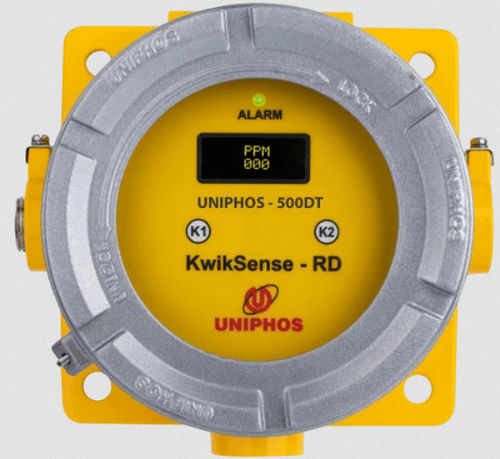

Afficheur à distance KwikSense RD

OLEDnumériqueindustriel

Aperçu
Le Uniphos KwikSense RD duplique l'affichage du transmetteur vers un emplacement distant, permettant la lecture et le contrôle local lorsque le transmetteur principal est difficile d'accès. Il peut fonctionner comme contrôleur et/ou comme passerelle entre détecteur et contrôleur.
Il fournit des sorties RS-485 MODBUS-RTU et 4-20 mA pour la connexion aux contrôleurs et détecteurs. Tous les réglages sont configurables via la baguette magnétique non intrusive fournie. L'appareil dispose de certifications internationales telles qu'ATEX, IECEx, SIL2 et InMetro.

Applications

• Installations pétrolières et gazières
• Unités pétrochimiques
• Usines chimiques
• Production pharmaceutique
• Industrie marine et offshore
• Usines d'engrais
• Installations nucléaires
• Fonderies et aciéries

Fonctionnalités

• Affichage et détection à distance
• Sortie analogique 4-20 mA avec communication numérique MODBUS sur RS-485
• Classe de température T4 : -20 °C à +85 °C
• Trois contacts relais sans potentiel
• Configuration via baguette magnétique non intrusive
• Certifications internationales : ATEX, IECEx, SIL2, InMetro (et autres)

Spécifications

• Entrée capteur : 4-20 mA standard industriel (module capteur non applicable)
• Tension de fonctionnement : 18 à 30 V CC
• Type de système : Appareil à microcontrôleur avec étalonnage non intrusif
• Affichage : OLED 8 x 2
• LED : LED tricolore
• Alarmes : Deux alarmes réglables par l'utilisateur
• Sorties : RS-485 MODBUS / courant 4-20 mA
• Relais : 3 contacts sans potentiel
• Résistance de charge : max 600 Ω
• Consommation : < 3 W
• Boîtier : Antidéflagrant en alliage d'aluminium moulé ou SS-316
• Protection : IP66
• Dimensions : Diamètre ≈ 250 mm ; Hauteur ≈ 170 mm
• Câblage : Configuration 3/4 fils
• Interface : Étalonnage/configuration via baguette magnétique non intrusive ; interface sans fil en option
• Température de fonctionnement : -20 à 60 °C
• Pression de fonctionnement : Ambiante +10 %
• Humidité : 0–95 %HR (sans condensation)
• Entrées câbles : ½” NPT (2) et 3/4” (1)
• Certifications : ATEX, IECEx, SIL2, InMetro (ainsi que PESO, CMFRI, MED selon liste)
• Poids : Aluminium ≈ 2,5 kg ; SS-316 ≈ 5,2 kg

Caractéristiques techniques

• Entrée modèle : 4-20 mA standard industriel
• Communication numérique : RS-485 MODBUS-RTU
• Alimentation : 18–30 V CC ; consommation < 3 W
• Affichage : OLED 8 x 2
• Alarmes/relays : Deux alarmes utilisateur ; trois contacts sans potentiel
• Boîtier/protection : Antidéflagrant aluminium moulé ou SS-316 ; IP66
• Dimensions & poids : Ø ~250 mm ; H ~170 mm ; ~2,5 kg (Al) / ~5,2 kg (SS316)
• Environnement : -20 à 60 °C ; 0–95 %HR sans condensation
• Entrées & câblage : ½” NPT (2) & 3/4” (1) ; 3/4 fils
• Configuration : Baguette magnétique non intrusive ; surveillance/configuration sans fil en option
• Certifications : ATEX, IECEx, SIL2, InMetro (et autres)
