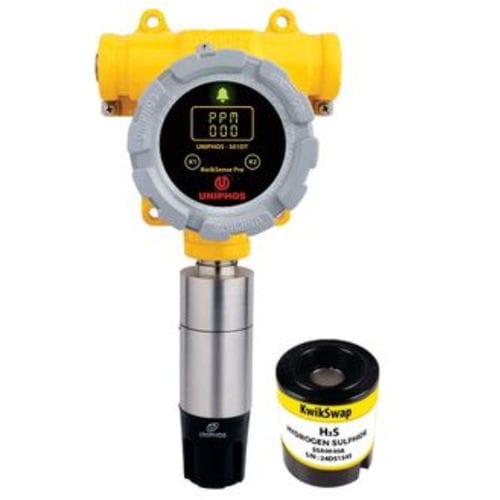

Transmetteur de gaz de dioxyde de carbone 501 DT KwikSense Pro

de monoxyde de carbonede dioxyde de soufred'oxygène

Présentation du produit
Le transmetteur de gaz numérique intelligent Uniphos 501 DT KwikSense Pro est un transmetteur industriel universel conçu pour la détection de gaz toxiques, d'oxygène et de gaz inflammables. Compatible avec les capteurs KwikSense Smart, le 501 DT prend en charge plusieurs technologies de capteurs et permet un remplacement rapide et sans outil. Les capteurs pré-étalonnés transportables et l'étalonnage non intrusif via une baguette magnétique réduisent les temps d'arrêt et assurent une intervention sûre en zones dangereuses. Le transmetteur offre une sortie numérique RS-485 MODBUS-RTU, une sortie analogique 4-20 mA et un protocole HART en option. Certifié selon ATEX, IECEx et SIL2.

Applications

• Installations pétrolières et gazières
• Usines pétrochimiques et chimiques
• Production pharmaceutique
• Installations marines et offshore
• Fabrication d'engrais
• Installations nucléaires
• Usines sidérurgiques

Caractéristiques

• Transmetteur universel acceptant plusieurs technologies de capteurs (EC, PELL, NDIR, PID, SS, MPS).
• Sorties analogique et numérique : 4-20 mA et MODBUS sur RS-485 ; HART en option.
• Capteurs KwikSense Smart pré-étalonnés pour un remplacement rapide.
• Étalonnage non intrusif à l'aide d'une baguette magnétique — pas d'ouverture du boîtier nécessaire.
• Certifications de sécurité : ATEX, IECEx, SIL2 (et CE le cas échéant).
• Trois contacts relais sans potentiel configurables pour commande/alarme locale.
• Large plage de température de fonctionnement (selon capteur) : -40 à +65 °C.
• Affichage OLED 8 x 2 lumineux pour lecture claire des valeurs et états.

Liste des gaz (tableau)
Acétylène | 099C | SSA0099C | 0 – 100% LEL | 1% LEL | Pellister
Ammoniac | 082A | SSA0082A | 0 – 100 ppm | 1 ppm | EC
Ammoniac | 082B | SSA0082B | 0 – 1000 ppm | 1 ppm | EC
Brome* | 061A | SS00061A | 0 – 20 ppm | 0,1 ppm | EC
Butanol | 099D | SSA0099D | 0 – 100% LEL | 1% LEL | Pellister
Dioxyde de carbone | 025A | SSA0025A | 0 – 5% v/v | 0,01% v/v | NDIR
Dioxyde de carbone | 025B | SSA0025B | 0 – 100% v/v | 1% v/v | NDIR
Disulfure de carbone | 021A | SSA0021A | 0 – 50 ppm | 0,1 ppm | PID
Monoxyde de carbone | 020A | SSA0020A | 0 – 1000 ppm | 1 ppm | EC
Chlore | 060A | SSA0060A | 0 – 20 ppm | 0,1 ppm | EC
Chlore | 060B | SSA0060B | 0 – 10 ppm | 0,1 ppm | EC
ETO** | 083A | SSA0083A | 0 – 20 ppm | 0,1 ppm | EC
ETO** | 083B | SSA0083B | 0 – 100 ppm | 1 ppm | EC
Formaldéhyde | 098A | SS00098A | 0 – 10 ppm | 0,1 ppm | EC
HC (Méthane) | 099A | SSA0099A | 0 – 100% LEL | 1% LEL | Pellister
HC (Méthane) | 099G | SSA0099G | 500 – 10000 ppm | 10 ppm | État solide
Hydrogène (IIC) | 090C | SSA0090C | 0 – 100% LEL | 1% LEL | Pellister
Hydrogène (IIC) | 090A | SSA0090A | 0 – 1000 ppm | 1 ppm | EC
Hydrogène (IIC) | 090B | SSA0090B | 0 – 100% LEL | 1% LEL | EC
Hydrocarbures | 099H | SSA0099H | 50 – 1000 ppm | 1 ppm | État solide
Chlorure d'hydrogène* | 070A | SS00070A | 0 – 20 ppm | 0,1 ppm | EC
Acide cyanhydrique | 075A | SSA0075A | 0 – 100 ppm | 1 ppm | EC
Acide fluorhydrique* | 072A | SS00072A | 0 – 10 ppm | 0,1 ppm | EC
Sulfure d'hydrogène | 030A | SSA0030A | 0 – 100 ppm | 1 ppm | EC
Sulfure d'hydrogène | 030B | SSA0030B | 0 – 20 ppm | 1 ppm | EC
GPL | 099B | SSA0099B | 0 – 100% LEL | 1% LEL | Pellister
Méthane | 099E | SSA0099E | 0 – 100% LEL | 1% LEL | NDIR
Méthane | 099F | SSA0099F | 0 – 100% v/v | 1% v/v | NDIR
Mercaptan* | 035A | SS00035A | 0 – 20 ppm | 0,1 ppm | EC
Méthanol** | XXA | – | 0 – 100 ppm | 1 ppm | EC
Dioxyde d'azote | 081A | SS00081A | 0 – 20 ppm | 0,1 ppm | EC
Oxygène | 010A | SSA0010A | 0 – 25% v/v | 0,1% v/v | EC
Ozone* | 015A | SS00015A | 0 – 1 ppm | 0,01 ppm | EC
PCl3* | 071A | SS00071A | 0 – 10 ppm | 1 ppm | EC
Phosgène* | 055A | SS00055A | 0 – 1 ppm | 0,01 ppm | EC
Phosphine | 050A | SS00050A | 0 – 10 ppm | 0,01 ppm | EC
POCl3* | 073A | SS00073A | 0 – 20 ppm | 1 ppm | EC
Propane | 099J | SSA0099J | 0 – 100% LEL | 1% LEL | Pellister
Propane | 099I | SSA0099I | 0 – 100% LEL | 1% LEL | NDIR
Dioxyde de soufre | 040A | SSA0040A | 0 – 20 ppm | 0,1 ppm | EC
Chlorure de vinyle (VCM)* | 022A | SSA0022A | 0 – 100 ppm | 1 ppm | EC
COV | 100A | SSA0100A | 0 – 1000 ppm | 1 ppm | PID
COV | 100B | SSA0100B | 0 – 40 ppm | 0,1 ppm | PID
COV (Benzène) | 100C | SSA0100C | 0 – 20 ppm | 0,1 ppm | PID

Légende
EC : Électrochimique • Pellister : Pellister • NDIR : Infrarouge non dispersif • PID : Détection par ionisation photoélectrique

Remarques
* Consulter l'usine pour plus d'informations
** Capteurs sélectionnés disponibles ; contacter le fournisseur pour détails

Téléchargements

• Brochure KwikSense Pro (PDF)

Caractéristiques / spécifications techniques

• Technologie capteur : EC / PELL / NDIR / PID / SS / MPS
• Tension de fonctionnement : 18 à 30 VDC
• Type de système : Instrument à microcontrôleur (étalonnage non intrusif)
• Affichage : OLED 8 x 2
• Type d'échantillonnage : Diffusion
• Capteur : Capteur intelligent interchangeable (options pré-étalonnées)
• LED : LED tricolore
• Alarmes : Deux alarmes réglables par l'utilisateur
• Sortie : 4-20 mA / MODBUS sur RS-485 / HART sur 4-20 mA (option)
• Relais : 3 contacts sans potentiel
• Résistance de charge : 600 Ω (max)
• Consommation : < 3 W
• Boîtier : Antidéflagrant – Alliage d'aluminium moulé / SS-316
• Protection : IP66
• Dimensions (mm) env. : 155 x 145 x 100 (sans presse-étoupe et bouchon)
• Configuration câblage : 3/4 fils
• Interface : Étalonnage et configuration via baguette magnétique non intrusive
• Température de fonctionnement : -40 à +65 °C (selon capteur)
• Pression de fonctionnement : Ambiante + 10%
• Humidité de fonctionnement : 0-95% HR (exposition prolongée à des conditions d'humidité extrême peut dégrader les performances)
• Entrées câble : ½” NPT (M20) – 2 entrées / ¾” NPT (M25) – 2 entrées
• Certifications : ATEX, IECEx, SIL2, CE, HART
• Poids : env. 2,3 kg
