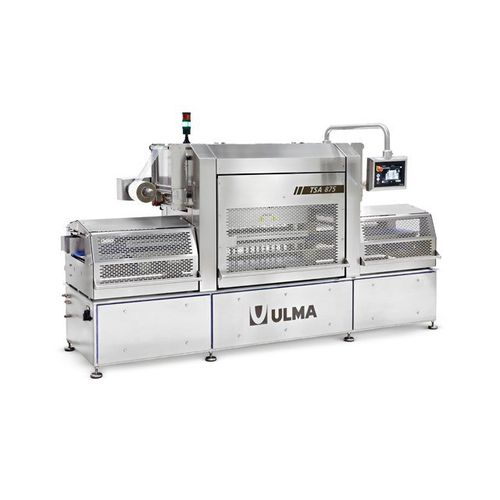

Operculeuse linéaire TSA 875

automatiquesous videavec MAP

Description
Operculeuse automatique pour barquettes préformées régulières. Jusqu'à 22 cycles/min en découpe‑scellage et jusqu'à 19 cycles/min en MAP (la performance est souvent indiquée à 20 cycles/min selon configuration). Permet conditionnement sous atmosphère modifiée (MAP), sous vide et en skin. Transport des barquettes par bras; adaptée à l'intégration sur lignes de production moyennes à élevées.

Présentation générale
Conçue pour sceller différents matériaux de barquettes et films supérieurs imprimables. Modes de conditionnement : MAP, vide, skin selon le produit. Le scellage peut être monoligne ou double ligne selon les formats. Architecture permettant un positionnement précis des barquettes pour intégration en automatisme et fonctionnement continu.

Conception

• Design hygiénique conforme aux environnements alimentaires.
• Force de scellage contrôlée pour des soudures homogènes.
• Surfaces accessibles pour nettoyage facilité.
• Construction industrielle pour usage continu.
• Interface d'exploitation intuitive.
• Conçue pour réduire les opérations de maintenance.
• Polyvalente pour plusieurs formats et matériaux de barquettes.

Caractéristiques fonctionnelles

• Efficacité énergétique.
• Capacité de production : jusqu'à 20 cycles/min (jusqu'à 22 en découpe‑scellage ; jusqu'à 19 en MAP selon configuration).
• Changement rapide de format pour réduire les arrêts.

Caractéristiques techniques

• Zone de scellage : 330 x 875 mm.
• Hauteur maximale des barquettes : 80 mm ou 120 mm (selon configuration).
• Système de levage du moule par servomoteur.
• Ouverture/fermeture des pinces et transfert du moule par servomoteur.
• Changement rapide des moules sans outillage ; détecteurs de position des moules inclus.
• Indice de protection : IP65.
• Alimentation et positionnement des barquettes par bande avec moteur‑tambour ; démontage sans outillage.
• Contrôle de la pression gazeuse via panneau (enregistrement possible) ; réservoir accumulateur inclus pour MAP.
• Support bobine à prise pneumatique ; détecteurs de fin/rupture de film ; contrôle motorisé de la tension du film.
• Système de lubrification centralisé.
• Tableau de commande UPC10A-C : PC industriel tactile 10" ; protection d'accès sur 3 niveaux ; interface Ethernet ; programme de maintenance/gestion des événements intégré.

Options les plus communes

• Dépileur de barquettes.
• Modules de charge et convoyeurs d'alimentation.
• Systèmes de dosage et de chargement produit.
• Chariot porte‑moule et tables d'accumulation.
• Aligneurs / convergeurs de barquettes.
• Systèmes de codage et d'impression.
• Contrôleur de scellage (UST) et détecteurs de métaux.
• Modules d'intégration fin de ligne.

Caractéristiques / spécifications techniques

• Performance : jusqu'à 22 cycles/min en découpe‑scellage ; jusqu'à 19 cycles/min en MAP ; performance couramment référencée : jusqu'à 20 cycles/min.
• Zone de scellage : 330 x 875 mm.
• Hauteur max. barquettes : 80 / 120 mm.
• Servomoteurs pour levage de moule et mouvements des pinces/bras.
• Changement rapide des moules sans outillage, détecteurs de position inclus.
• Protection IP65.
• Alimentation par bande avec moteur‑tambour, démontage sans outils.
• Gestion des gaz : contrôle via panneau, enregistrement, réservoir accumulateur.
• Support bobine pneumatique, détecteurs de fin/rupture de film, contrôle motorisé de la tension.
• Graissage centralisé et commande UPC10A-C avec écran tactile 10" et interface Ethernet.
