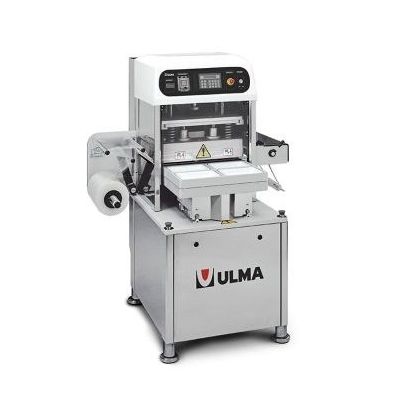

Operculeuse linéaire SMART 500

semi-automatiquesous videpour barquettes

Présentation
Operculeuse semi‑automatique pré‑industrielle pour barquettes préformées. Adaptée au conditionnement sous Atmosphère Modifiée (MAP) et au conditionnement sous vide. Performances : jusqu'à 8 cycles/min en découpe‑scellage et jusqu'à 5 cycles/min en MAP. Transport des barquettes manuel, niveau de prestations moyen‑élevé.

Processus et cycle

• Introduire les barquettes garnies dans les cavités de la machine.
• Démarrer le cycle en appuyant simultanément sur les deux boutons de marche.
• Séquence d'opérations :
• Insertion et fermeture des cavités.
• Phase de vide (option).
• Phase d'injection de gaz (option).
• Scellage du film sur la barquette.
• Découpe du film de forme.
• Retour des cavités et avancement du film pour le cycle suivant.

Remarques opérationnelles

• Les barquettes s'élèvent automatiquement lors du retour des cavités pour faciliter le déchargement et le rechargement (temps réglable).
• Changements de format rapides : changement de hauteur de barquette ~1 minute ; changement complet de cavité < 5 minutes, sans outil.
• Machine conforme aux exigences de sécurité CE et aux normes qualité ISO 9001.

Sécurité

• Carters de sécurité empêchant l'accès aux zones de coupe et de scellage pendant le cycle.
• Carters équipés d'interverrouillages de sécurité.
• Démarrage bi‑manuel : les deux boutons de marche doivent être pressés simultanément jusqu'à l'introduction complète du moule.
• Circuits de commande en 24 V.

Caractéristiques et construction

• Construction en matériaux inoxydables / résistants à la corrosion pour l'hygiène.
• Automate programmable SIEMENS (PLC).
• Affichage LCD des paramètres, de l'état et des messages d'erreur.
• Indice de protection électrique IP65 pour le lavage et la sanitation.

Facilité d'utilisation

• Cycles automatiques avec mémorisation jusqu'à 20 configurations.
• Changements de format rapides sans outil et réglage du temps d'éjection des barquettes.
• Réglages spécifiques pour produits liquides et sauces.

Maintenance

• Maintenance minimale requise.
• Carters amovibles pour un accès aisé aux composants pour nettoyage et maintenance.

Options

• Système de vide avec contrôle numérique (pompes : 63 ou 100 m3/h).
• Système d'injection de gaz (MAP).
• Système de centrage du film imprimé, codeurs dateurs et séparateur de liquides.
• Support de bobine cantilever et réservoir accumulateur de gaz.
• Accessoires pour faciliter le changement de cavités et contrôle de vitesse pour produits liquides.
• Hauteur maximale de barquette : 120 mm.

Caractéristiques techniques

• Modèle : SMART 500 (operculeuse semi‑automatique).
• Performances : jusqu'à 8 cycles/min (découpe‑scellage) ; jusqu'à 5 cycles/min (MAP).
• Types de conditionnement : MAP et vide.
• Transport : système de transport manuel des barquettes.
• Hauteur maxi barquette : 120 mm.
• Options pompe à vide : 63 ou 100 m3/h (intégrées).
• Automate : SIEMENS ; Affichage : LCD ; Programmation : jusqu'à 20 set‑ups.
• Nettoyage : conformité IP65 ; Construction : matériaux résistants à la corrosion.
• Changement de format : changement de hauteur ~1 min ; changement complet < 5 min, sans outil.
