Overview
Plaquettes indexables à six arêtes conçues pour des opérations de tournage polyvalentes, permettant le tournage avant (push), le tournage arrière (pull), le profilage et le dressage avec un seul système d'outillage.

Applications

• Tournage extérieur
• Tournage intérieur

Features

• 1. Deux angles de coin et de coupe pour une utilisation polyvalente
  • Plaquettes réversibles 6 arêtes disponibles avec angle de coin 80° ou 35°
  • Tournage arrière (pull) : arête de coupe conçue pour hautes avances améliorant la productivité (≈200 % vs outils ISO classiques) sans programmation spécifique
  • Tournage avant (push) : géométrie d'arête compatible avec les processus de tournage avant standard
• 2. Contrôle des copeaux
  • Géométries de brise‑copeaux optimisées pour contrôler la formation et l'évacuation des copeaux en tournage avant et arrière
• 3. Verrouillage sécurisé Y‑PRISM
  • Galet (shim) avec rail et fente correspondante sur la plaquette pour un emboîtement serré et un serrage sûr
  • Empêche les forces de coupe de déplacer la plaquette dans toutes les directions et assure une haute stabilité
  • Les deux types de plaquettes (80° et 35°) sont interchangeables sur le même porte‑outil
• 4. Durée de vie
  • Les plaquettes AddMultiTurn ont démontré jusqu'à trois fois la durée de vie par rapport aux plaquettes ISO comparables à la même avance
  • Possibilité de doubler l'avance par rapport aux plaquettes ISO sans compromettre la durée de vie

Inserts

• 3C‑TCMT — Angle de dépouille positif 7°, classe M, insert triangulaire
• 6C‑TOMG — Dépouille négative, classe M, insert angle de coin 80°
• 6V‑TOMG — Dépouille négative, classe M, insert angle de coin 35°

Grades

• AH8015 — Équilibre entre résistance à l'usure et à la rupture ; choix pour alliages résistants à la chaleur en conditions générales
• T9225 — Préféré pour l'ébauche à coupe moyenne ; haute résistance à la rupture
• T9215 — Équilibre usure/écaillement ; premier choix pour l'acier et très polyvalent
• AH6225 — Premier choix pour l'inox ; excellente combinaison d'usure et de résistance à la rupture

Toolholders

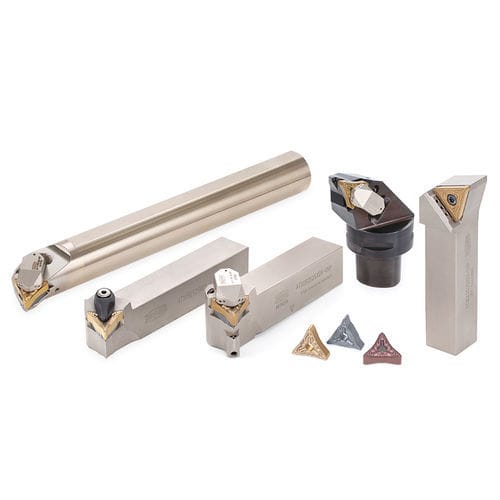

• Porte‑outils AddMultiTurn double pince (tournage extérieur)
• Porte‑outils AddMultiTurn vissés (tournage extérieur)

Practical examples
Example #1
Pièce : Arbre de turbine
Matériau : SCr420 / 20Cr4
Porte‑outil : ATXOL2525M25‑A
Plaquette : 6C‑TOMG250608M‑TM
Grade : T9215
Conditions de coupe : Vc = 147 m/min ; Dressage : f = 0.35 mm/tr, ap = 1–2 mm ; Tournage extérieur : f = 0.5 mm/tr, ap = 0.5 mm ; Liquide de coupe : humide (arrosage externe) ; Application : Dressage, Tournage extérieur

Example #2
Pièce : Pièce d'engrenage
Matériau : S25C / C25
Porte‑outil : ATXOR2525M25‑A
Plaquette : 6V‑TOMG250604F‑TSF
Grade : T9215
Conditions de coupe : Vc = 200 m/min ; Ébauche : f = 0.6 mm/tr × 2 passes ; Finition : f = 0.1 mm/tr × 1 passe ; ap = 0.5 mm × 3 passes ; Liquide de coupe : humide (arrosage externe) ; Application : Tournage extérieur

Standard cutting conditions
Plaquette double face 6 arêtes
ISO: P — Finition — Brise‑copeaux : TSF / TLF — Grade : T9215 / T9225 — ap (Avant / Arrière) : 0.2–1.5 mm / 0.2–1.5 mm — f (Avant / Arrière) : 0.08–0.4 mm/tr / 0.2–1.2 mm/tr — Vc : 150–400 (T9215) ou 80–300 (T9225)
ISO: P — Coupe moyenne à forte — Brise‑copeaux : TM / TLM — Grade : T9215 / T9225 — ap (Avant / Arrière) : 0.5–2.5 mm / 0.5–2.5 mm — f (Avant / Arrière) : 0.2–0.6 mm/tr / 0.4–1.2 mm/tr — Vc : 150–400 (T9215) ou 80–300 (T9225)
ISO: M — Finition — Brise‑copeaux : TSF / TLF — Grade : AH6225 — ap : 0.2–1.5 mm — f : Avant 0.08–0.4 mm/tr / Arrière 0.2–1.2 mm/tr — Vc : 60–240
ISO: M — Coupe moyenne à forte — Brise‑copeaux : TM / TLM — Grade : AH6225 — ap : 0.5–2.5 mm — f : 0.2–0.6 mm/tr (avant) / 0.4–1.2 mm/tr (arrière) — Vc : 60–240
ISO: K — Finition — Brise‑copeaux : TSF / TLF — Grade : T9215 — ap : 0.2–1.5 mm — f : 0.08–0.4 mm/tr (avant) / 0.2–1.2 mm/tr (arrière) — Vc : 140–500
ISO: K — Coupe moyenne à forte — Brise‑copeaux : TM / TLM — Grade : T9215 — ap : 0.5–2.5 mm — f : 0.2–0.6 mm/tr (avant) / 0.4–1.2 mm/tr (arrière) — Vc : 140–500
ISO: S — Finition — Brise‑copeaux : TSF / TLF — Grade : AH8015 — ap : 0.2–1.5 mm — f : 0.08–0.4 mm/tr (avant) / 0.2–1.2 mm/tr (arrière) — Vc : 20–80
ISO: S — Coupe moyenne à forte — Brise‑copeaux : TM / TLM — Grade : AH8015 — ap : 0.5–2.5 mm — f : 0.2–0.6 mm/tr (avant) / 0.4–1.2 mm/tr (arrière) — Vc : 20–80

Single‑sided 3‑corner insert (summary)
ISO: P/M/K — Coupe moyenne à forte — Brise‑copeaux : TM — Grade : T9215 — ap : 0.5–4 mm (avant) / 0.5–2 mm (arrière) — f : 0.2–0.6 mm/tr (avant) / 0.4–2 mm/tr (arrière) — Vc : P 150–400; M 100–250; K 140–500

Caractéristiques / spécifications techniques

• Product name / model: AddMultiTurn
• Géométrie des plaquettes : plaquettes double face 6 arêtes (6C / 6V) et 3 arêtes simples/triangulaires (3C‑TCMT)
• Angles de coin disponibles : 80° (6C‑TOMG) et 35° (6V‑TOMG)
• Dépouille : positive 7° pour 3C‑TCMT ; dépouille négative pour 6C/6V (classe M)
• Mécanisme de verrouillage : Y‑PRISM safe lock (rail sur shim + fente sur plaquette pour emboîtement serré)
• Applications : tournage avant (push), tournage arrière (pull), profilage, dressage — un outil pour plusieurs opérations
• Grades courants : AH8015, T9225, T9215, AH6225 (sélection selon matériau et opération)
• Porte‑outils : porte‑outils AddMultiTurn double pince et vissés pour tournage extérieur ; porte‑outils internes disponibles pour tournage intérieur
• Performance : jusqu'à trois fois la durée de vie vs plaquettes ISO comparables à même avance ; permet de doubler l'avance vs plaquettes ISO sans réduire la durée de vie
• Plages de conditions de coupe recommandées fournies par classification ISO (P, M, K, S) et par brise‑copeaux/grade
