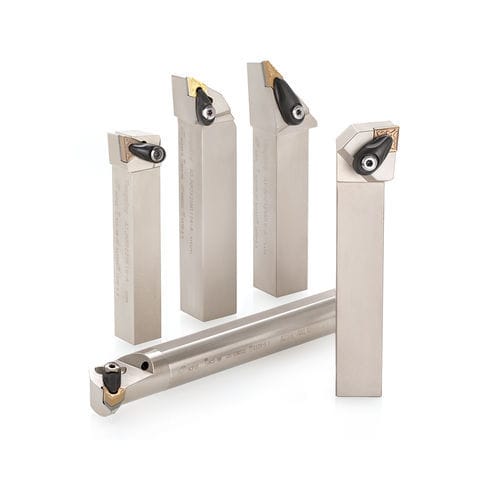

Porte-outil pour tournage externe TurningA

pour tournage internehaute rigiditéde haute précision

Présentation
Le système « Double‑Clamp » à haute rigidité assure une stabilité remarquable et une grande précision.

Applications

• Tournage intérieur
• Tournage extérieur

Caractéristiques

• Système double‑clamp simple et puissant : assure une forte force de serrage avec une seule vis. Une seule vis et une seule action produisent une double force de serrage en poussant et tirant simultanément, garantissant une grande stabilité de l’arête de coupe.
• Indexage à haute précision
• Serre unique améliorant la rigidité : une zone de maintien plus grande augmente considérablement la force de serrage. La rigidité accrue améliore la stabilité et réduit les vibrations.

Plaquettes

• Plaquettes pour tournage extérieur
• Plaquettes pour tournage intérieur
• Plaquettes ISO‑EcoTurn : plaquette de petite taille économique

Grades principaux

• T9215 : P10 – P20 ; bon compromis entre résistance à l’usure et résistance à l’écaillage ; premier choix pour l’acier ; grande polyvalence pour de nombreuses applications
• T6130 : P15 – P30 / M15 – M30 ; haute résistance à l’usure en coupe à vitesse moyenne à élevée ; premier choix pour l’inox
• T515 : K10 – K20 ; usinage stable dans une large gamme d’applications, du coupe continu aux coupes interrompues

Porte‑outils
Porte‑outils TurningA : système « Double‑Clamp » très rigide pour porte‑outils de tournage extérieur et intérieur.

Exemples pratiques
Exemple n°1 — Industrie automobile
Pièce : Arbre
Matière : SCM440 (42CrMo4)
Porte‑outil : ACLNR2525M12-A
Plaquette : CNMG120408-TM
Grade : T9215
Conditions de coupe : Vc = 250 m/min | f = 0,3 mm/tr | ap = 3,5 mm
Application : Profilage extérieur (continu) | Lubrification : Avec liquide

Exemple n°2 — Industrie automobile
Pièce : Moyeu (pièce automobile)
Matière : SCM420 (acier allié)
Porte‑outil : AWLNR2525M08-A
Plaquette : WNMG080412-TM
Grade : T9225
Conditions de coupe : Vc = 220 m/min | f = 0,3 mm/tr | ap = 1,0 mm
Application : Face & profilage (continu & interrompu) | Lubrification : Avec liquide

Documents
Rapport principal produit : n° 365 (rapports métriques et impériaux disponibles).

Caractéristiques techniques

• Nom du produit : TurningA
• Système de serrage : Double‑Clamp actionné par une seule vis (pousser et tirer simultanément)
• Applications principales : tournage intérieur et extérieur
• Principaux avantages : grande rigidité, haute précision, amélioration de la suppression des vibrations
• Grades recommandés : T9215, T6130, T515 (recommandations selon application pour acier, inox et fontes/matériaux K)
• Exemples typiques de porte‑outils : ACLNR2525M12-A (extérieur), AWLNR2525M08-A (exemples extérieur/intérieur)
• Vitesses/avances exemples pour applications arbre et moyeu (voir exemples pratiques)
• Numéro du rapport produit associé : 365
