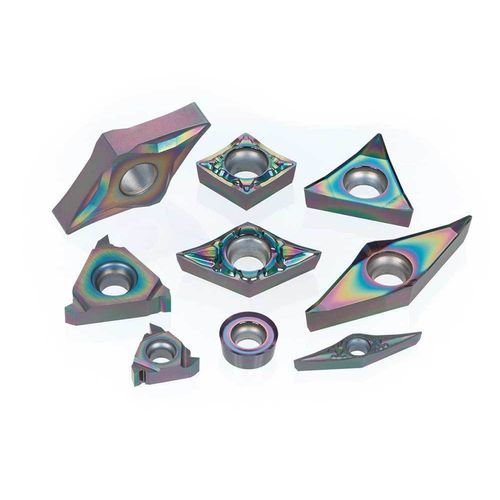

Plaquette de tournage pour métaux DS2000

pour alliage d'aluminium

Présentation
Nouveau grade de revêtement DLC conçu pour le tournage et le filetage des alliages non ferreux. Allie une dureté et une résistance thermique élevées à une excellente adhérence pour limiter la formation d'arêtes de coupe et obtenir des surfaces brillantes de haute qualité.

Applications

• Tournage extérieur
• Tournage intérieur
• Filetage extérieur
• Filetage intérieur

Caractéristiques
Plaquettes revêtues DLC

• Grade de revêtement DLC original Tungaloy optimisé pour les alliages d'aluminium et autres matériaux non ferreux
• Excellente résistance à la formation d'arêtes de coupe pour améliorer la qualité de surface
• Dureté de revêtement et résistance thermique élevées pour réduire l'usure abrasive et thermique
• Technologie d'adhérence du revêtement avancée pour un usinage stable et reproductible

Points forts

• Très bonne résistance à la formation d'arêtes de coupe et surface finie de qualité
• Excellente résistance à l'usure grâce à une couche DLC dure et résistante à la chaleur
• Usinage stable et fiable grâce à une adhérence de revêtement supérieure

Grades

• DS2005 — Excellente résistance à l'usure ; longue durée de vie stable en usinage à grande vitesse des métaux non ferreux
• DS2015 — Bon équilibre entre résistance à l'usure et résistance aux éclats pour un large éventail d'applications
• DS2025 — Excellente résistance à la rupture pour des finitions stables en usinage interrompu de matériaux non ferreux

Exemples pratiques
Exemple n°1
Type de pièce : Pièce de pompe à vide
Matériau : A6061 / AlMg1SiCu
Plaquette : CNGG120404-28
Grade : DS2005
Conditions de coupe : Vc = 330 (m/min), f = 0,35 (mm/tr), ap = 0,2 (mm), Lubrification : Humide

Exemple n°2
Type de pièce : Pièce mécanique
Matériau : C1011 / Cuivre
Plaquette : CNGG120408-28
Grade : DS2005
Conditions de coupe : Vc = 270 (m/min), f = 0,15 (mm/tr), ap = 1 (mm), Lubrification : Humide

Exemple n°3
Type de pièce : Arbre
Matériau : A5052 / AlMg2.5
Plaquette : 16IRA60
Grade : DS2015
Conditions de coupe : Vc = 150 (m/min), Pas = 1, Lubrification : Humide

Conditions de coupe standard (résumé)
ISO | Matériaux | Grade | Vitesse de coupe Vc (m/min) | Avance f (mm/tr) | Profondeur de passe ap (mm)
Alliages d'aluminium (Si ≤ 12%) | DS2005 | 100 – 1200 | 0,02 – 0,1 | 0,05 – 2,5
Alliages d'aluminium (Si ≥ 12%) | DS2005 / DS2025 | 100 – 300 | 0,02 – 0,2 | 0,05 – 3
Cuivre et alliages cuivreux | DS2005 / DS2025 | 100 – 300 | 0,02 – 0,2 | 0,05 – 3
Métaux non ferreux (général) | DS2015 | 100 – 500 | Varie | Varie

Remarques
Conçu principalement pour l'aluminium et autres métaux non ferreux ; choisir les coupe‑cœurs (chipbreakers) et le type de plaquette adaptés selon le matériau et le type d'usinage.

Spécifications techniques

• Marque : Tungaloy
• Dénomination commerciale : DS2000 series
• Type de revêtement : DLC (diamond‑like carbon)
• Matériaux ciblés : alliages d'aluminium et autres métaux non ferreux (y compris alliages de cuivre)
• Applications principales : tournage extérieur, tournage intérieur, filetage extérieur, filetage intérieur
• Avantages clés : excellente résistance à la formation d'arêtes de coupe, haute qualité de surface, dureté de revêtement élevée, résistance thermique, adhérence de revêtement supérieure
• Grades disponibles : DS2005, DS2015, DS2025
• Vitesses de coupe recommandées représentatives : DS2005 jusqu'à ~100–1200 m/min (selon matériau et conditions) ; DS2015 typiquement 100–500 m/min ; DS2025 adapté jusqu'à ~1000 m/min selon matériau
• Plaquettes citées en exemples : CNGG120404-28, CNGG120408-28, 16IRA60
• Condition de lubrification typique dans les exemples : Humide
