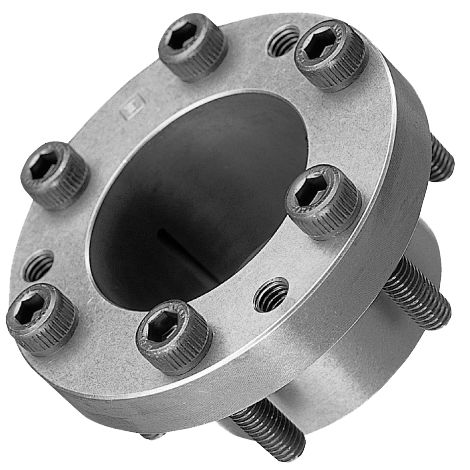

Accouplement dispositif de blocage EF series

auto-centranten acierpour arbre de transmission

Il s'agit d'une bride de pression intégrée dont les diamètres intérieur et extérieur sont identiques à ceux de la série EL. · Il s'agit d'une bride de pression intégrée dont les diamètres intérieur et extérieur sont identiques à ceux de la série EL, ce qui évite d'avoir à fabriquer une bride de pression. - Son couple de transmission est 2 à 3 fois supérieur à celui de la série EL, ce qui permet de l'utiliser en remplacement de plusieurs modèles EL. * Fonction de centrage incluse. Pas besoin d’un usinage fastidieux du décrochement du moyeu. Caractéristiques techniques standard - Le faible rapport entre le diamètre intérieur et le diamètre extérieur permet de l’utiliser avec des moyeux de petit diamètre. ・Il s’agit d’une série exclusive à Tsubaki, non disponible chez d’autres fabricants. - Modèle simple composé de trois pièces : bague intérieure, bague extérieure et boulon de serrage. Diamètre d’arbre applicable : Φ10 à Φ120 Tolérance applicable : Arbre : h8 Alésage du moyeu : H8 Rugosité de surface applicable : Ra1,6
