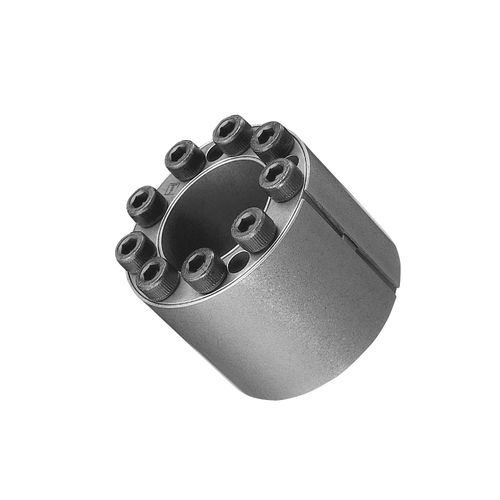

Accouplement dispositif de blocage AD-N series

moyeu-arbrelargeauto-centrant

Type à transmission de couple à grande capacité. - Sa capacité de transmission de couple est 1,5 à 3 fois supérieure à celle de la série AS. * Fonction de centrage intégrée. Évite les opérations fastidieuses d'usinage des épaulements. * L'épaulement ne bouge pas pendant le montage. Contenu standard Caractéristiques techniques standard · Ses diamètres intérieur et extérieur sont identiques à ceux de la série AS, ce qui facilite le remplacement de plusieurs unités de la série AS. ・Tsubaki est la seule entreprise à proposer une gamme à partir de Φ19. Confiez-nous la transmission de couples élevés sur des arbres de petit diamètre. Diamètre d’arbre applicable : de Φ19 à Φ300 Tolérance applicable : Arbre : h8 ; Alésage du moyeu : H8 Rugosité de surface applicable : Ra1,6 Nickelage chimique ・Les unités sont recouvertes d’un nickelage chimique résistant au décollement. ・Les boulons de blocage bénéficient d’un traitement de surface spécial à effet lubrifiant ; aucune lubrification supplémentaire n’est donc nécessaire lors du montage. ・Les dimensions et le couple de transmission sont identiques à ceux des spécifications standard AD-N. Aucune réduction du couple. ・Convient aux applications nécessitant un couple de grande capacité, comme la fixation des essieux de bogies en salle blanche.
