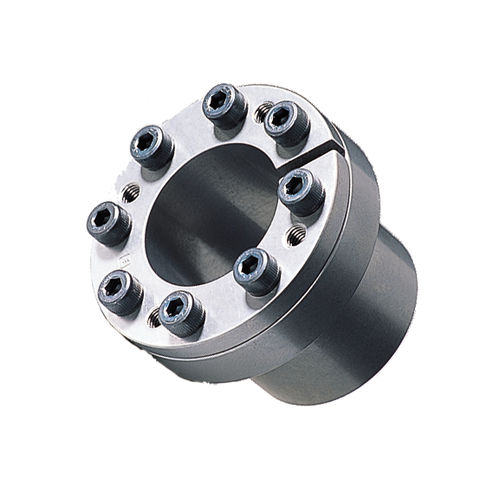

Accouplement par friction TF series

auto-centranten acierpour arbre de transmission

Cette série présente le rapport diamètre intérieur/diamètre extérieur le plus faible et est idéale pour les moyeux de petit diamètre. - Le rapport diamètre intérieur/diamètre extérieur le plus faible de la série, ce qui permet de l'utiliser même lorsque le diamètre du bossage est réduit. - Le nombre de boulons de serrage est le plus faible de la gamme, ce qui réduit le temps de montage. * Fonction de centrage intégrée. Pas besoin de procéder à un usinage fastidieux du bossage. Ensemble standard Il se compose de quatre pièces : bague intérieure, bague extérieure, entretoise et boulon de serrage. - Cette série offre une grande compatibilité et est disponible auprès de nombreux fabricants, tant au niveau national qu’international. Diamètre d’arbre applicable : Φ6 à Φ90 Tolérance applicable : Arbre : h8 ; Alésage du moyeu : H8 Rugosité de surface applicable : Ra1,6 Nickelage chimique ・Les unités sont recouvertes d’un nickelage chimique résistant au décollement. ・Les boulons de blocage bénéficient d’un traitement de surface spécial à effet lubrifiant ; aucune lubrification supplémentaire n’est donc nécessaire lors du montage. ・Les dimensions et le couple transmissible sont identiques à ceux des modèles TF standard. Aucune réduction de couple. ・Les faibles rapports entre diamètre intérieur et diamètre extérieur, disponibles à partir de Φ10, sont idéaux pour les moyeux de petit diamètre, comme dans la série standard. Diamètre d'arbre applicable : de Φ10 à Φ90 Tolérance applicable : Arbre : h8 Alésage du moyeu : H8 Rugosité de surface applicable : Ra 1,6
