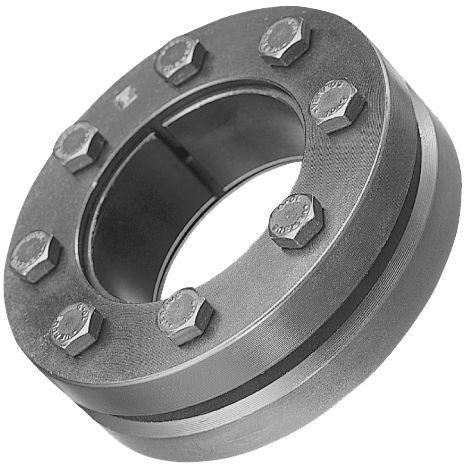

Accouplement dispositif de blocage SL series

par frictionpour arbre de transmissionavec mesure de couple

Il s'agit d'un système de serrage externe qui s'effectue depuis l'extérieur du moyeu. - Idéal pour la fixation d'arbres creux tels que les réducteurs. - Il peut également être utilisé lorsque l'épaisseur du moyeu ne permet pas d'assurer la fixation en raison de la conception. * Le bossage ne bouge pas pendant le montage. Caractéristiques techniques standard - Un traitement de surface spécial a été appliqué ; il n’est donc pas nécessaire d’appliquer de l’huile lors du montage. - Plus le diamètre de l’arbre est important, plus le couple pouvant être transmis est élevé. - Sa structure simple facilite son montage et son démontage. Diamètre d'arbre compatible : de Φ24 à Φ300 Tolérances applicables : diamètre extérieur du moyeu : h7 ; alésage du moyeu : H7 (tolérance d'arbre applicable : h6) Rugosité de surface applicable : Ra1,6
