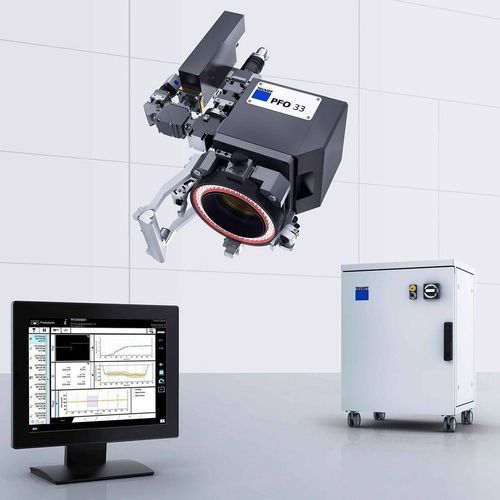

Capteur optique de lumière VisionLine OCT Check

de visionde formeintégré

Aperçu
Capteur par tomographie de cohérence optique (OCT) pour la surveillance de la profondeur de soudure en cours de production. VisionLine OCT Check mesure la profondeur de capillaire/clé (keyhole) et la géométrie du cordon solidifié, permettant un contrôle à 100 % le long du cordon lorsqu'il est utilisé avec les optiques PFO, sans adaptation de paramètres.

Avantages clés

• Surveillance en ligne synchronisée avec le processus de soudage pour une détection immédiate des écarts.
• Élimine la nécessité d'échantillonnage destructif par polissage de section transversale pendant la production.
• Interfaces minimales pour une intégration usine simple et une réduction du taux de rebut.
• Traçabilité cohérente : données de mesure liées à l'ID composant et archivables via QDS 2.0.
• Mise en service rapide : aide au réglage par caméra pour des ajustements précis et rapides.
• Inclut les fonctions VisionLine Detect et VisionLine OCT Detect (reconnaissance de position et détection 3D).

Interface utilisateur
L'assistant de programmation VisionLine guide la configuration ; les données de production sont présentées clairement et l'aide en ligne ainsi que les fonctions d'assistance facilitent le paramétrage et l'exploitation quotidienne.

Mémoire données et qualité
Surveillance et enregistrement en temps réel de la profondeur et de la géométrie du cordon. Les données qualité peuvent être stockées et consultées via la mémoire QDS 2.0 pour soutenir les décisions et la traçabilité.

Intégration
Intégration transparente dans les solutions TRUMPF : les fonctions OCT couvrent la zone de travail PFO, l'OCT est intégré au circuit de sécurité du laser et piloté via TruControl. Optique disponible : PFO 33 (nécessite PFO génération 3). Lasers compatibles : TruDisk et TruFiber.

Données techniques (tableau)
Lasers compatibles : TruDisk (1030 nm, 515 nm), TruFiber (1075 nm, Multi Mode)
Optique disponible : PFO 33 (génération 3)
Gamme de longueurs d'onde OCT : 820–860 nm (Classe 3B)
Fréquence de mesure OCT : 250 kHz
Plage de mesure axiale : ±5 mm (selon la focale)
Plage de mesure latérale : Ø 15–25 mm (selon la focale)
Résolution axiale : 12 μm
Résolution latérale : ≥2 μm (selon paramètres et optique)
Plage typique de mesure de profondeur : 0,5–5 mm (selon design du procédé et configuration optique)

Caractéristiques techniques

• Produit : VisionLine OCT Check (système de capteur pour surveillance de la profondeur de soudure)
• Lasers compatibles : TruDisk 1030 nm, 515 nm ; TruFiber 1075 nm (Multi Mode)
• Optiques compatibles : PFO 33 (nécessite PFO génération 3)
• Gamme OCT : 820–860 nm (Classe 3B)
• Fréquence de mesure : 250 kHz
• Plage axiale : ±5 mm
• Plage latérale : Ø 15–25 mm
• Résolution axiale : 12 μm
• Résolution latérale : ≥2 μm
• Plage typique de profondeur : 0,5–5 mm
