Système de calibration de puissance

de déplacementprogrammableà fonction de documentation

Présentation

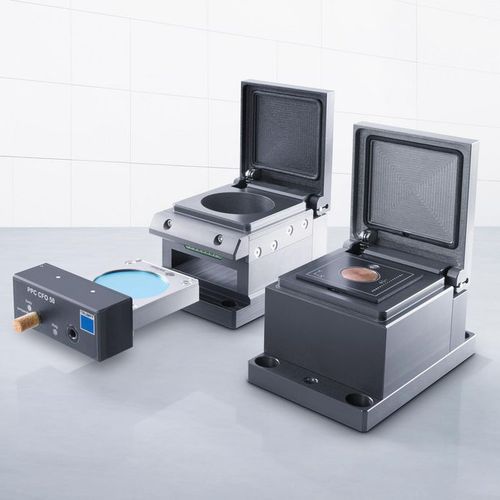

La CalibrationLine de TRUMPF vérifie, à des intervalles réguliers et librement configurables, si la position focale et la puissance laser sur la pièce correspondent aux consignes définies. En cas de besoin, CalibrationLine corrige le foyer sur les axes X, Y et Z et ajuste la puissance laser via le logiciel de commande TruControl, réalignant programme et réalité. Les données de mesure sont stockées dans une base FiFo et peuvent être consultées ou exportées ; certaines valeurs sont accessibles via Quality Data Storage.

Avantages clés

• Toujours le bon foyer : calibre la position focale et compense les dérives longue durée et liées à la température.
• Puissance laser correcte : assure des résultats de soudage constants après remplacement de fibre ou d'optique en vérifiant et corrigeant la puissance sur la pièce.
• Transparence complète : traçabilité grâce aux valeurs de mesure détaillées stockées et possibilité d'export.

Variantes produit

• CalibrationLine Focus : contrôles réguliers à intervalles personnalisables pour vérifier que la position focale sur la pièce respecte les consignes ; adaptation et calibration automatiques du foyer. En combinaison avec la PFO 2D, une communication via bus de terrain avec un axe externe permet de déterminer la position focale en Z.
• CalibrationLine Power : contrôles réguliers à intervalles définissables individuellement pour vérifier la puissance laser sur la pièce ; correction de la puissance via TruControl si nécessaire pour garantir une qualité de soudage constante.

Applications

• Soudage laser à distance de composants de carrosserie : permet la calibration précise de l'ensemble du système durant le soudage.
• Nettoyage/décapage de cellules de batterie : supporte le contrôle qualité indirect en mesurant la puissance moyenne et la position du foyer avec le TruMicro 7000.

Matrice de compatibilité — CalibrationLine Power
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk : ✓ | ✓ | ✓ | ✓ | ✓
TruPulse : - | - | - | - | -
TruFiber : ✓ | ✓ | ✓ | ✓ | ✓
TruDiode : ✓ | ✓ | ✓ | ✓ | ✓
TruMicro 7000 : ✓ | - | - | - | -
TruLaser Cell 3000 : ✓ | - | ✓ | ✓ | ✓
TruLaser Station 5005 : ✓ | - | ✓ | ✓ | ✓

Matrice de compatibilité — CalibrationLine Focus (sélection alternative)
PFO 2D | PFO 3D | BEO D35 | BEO D50 | BEO D70-2
TruDisk : ✓ | ✓ | - | - | -
TruPulse : ✓ | ✓ | - | - | -
TruFiber : ✓ | ✓ | - | - | -
TruDiode : ✓ | ✓ | - | - | -
TruMicro 7000 : ✓ | - | - | - | -
TruLaser Cell 3000 : ✓ | - | - | - | -
TruLaser Station 5005 : ✓ | - | - | - | -

Caractéristiques / spécifications techniques

• Type : Système de capteurs — CalibrationLine.
• Fonctions : Calibrage de la position focale (X, Y, Z) et de la puissance laser ; correction du foyer et de la puissance via TruControl ; stockage des données de mesure en base FiFo ; export des données ; valeurs sélectionnées disponibles via Quality Data Storage.
• Variantes : CalibrationLine Focus, CalibrationLine Power.
• Atouts : Haute répétabilité ; compensation des dérives longue durée et thermique ; qualité de soudage homogène après changements de composants/optique ; traçabilité grâce aux valeurs stockées.
• Applications typiques : Soudage laser distant (composants de carrosserie), nettoyage/décapage de cellules de batterie (surveillance puissance moyenne et position du foyer avec TruMicro 7000).
• Compatibilité : Voir matrices de compatibilité ci‑dessus pour les combinaisons laser/optique prises en charge.
