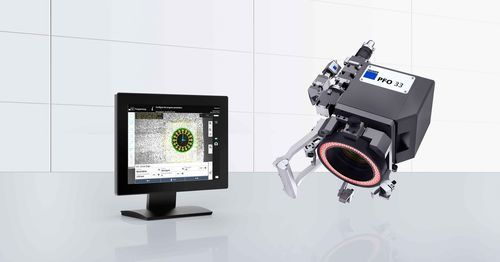

Capteur de vision pour la reconnaissance d'objets VisionLine

pour détection de défautsHMI

Présentation
TRUMPF VisionLine est un système de traitement d'images basé sur caméra pour les applications de découpe et de soudage. VisionLine détecte automatiquement la position des composants, transmet les données à la commande machine et facilite le positionnement correct du cordon de soudure ou du foyer laser. Disponible comme package intégrateur pour optiques laser et pour TruLaser Station et TruLaser Cell.

Fonctions principales

• Détection de position par caméra et observation visuelle avec réticule de foyer.
• Bibliothèque d'attributs/prédéfinis pour teach-in et création rapide de tâches.
• Options : Basic (surveillance), Detect (détection d'arêtes/caractéristiques), Project (implémentations sur mesure) ; Adjust disponible pour TruLaser Cell 3000.
• Compatibilité avec les sources laser TruDiode, TruDisk, TruFiber et TruPulse.

Avantages

• Amélioration de l'aptitude aux processus : réduction des contraintes de positionnement sans perte de qualité.
• Intégration accélérée : interface intuitive et bibliothèque d'attributs simplifient la mise en service.
• Traçabilité : les images peuvent être sauvegardées pour documentation et contrôle qualité.
• Intégration fournisseur unique : TRUMPF fournit le laser, le système de capteurs et l'accompagnement applicatif.

Variantes produit

• VisionLine Basic : image caméra numérique avec réticule dans le foyer pour surveillance et teaching ; correction du décalage observation/laser, utile avec optiques scanner PFO.
• VisionLine Detect : détection d'arêtes et reconnaissance de caractéristiques depuis une bibliothèque de modèles (taches, cercles, lignes, intersections) pour correction de position.
• VisionLine Project : pack service sur mesure incluant étude de faisabilité, développement de routines de traitement d'images stables en processus et documentation.

IA et entraînement
VisionLine Detect peut être étendu via EasyModel AI, une plateforme d'entraînement cloud permettant de former des modèles d'IA basés sur image avec peu de données et sans connaissance de programmation. Le filtre IA pour VisionLine Detect améliore la reconnaissance des caractéristiques en conditions d'éclairage difficiles ou avec des pré-processus variables.

Applications

• Soudage de hairpins sur stators de moteurs : reconnaissance précise de la position des hairpins.
• Soudage de composants électroniques : détection des broches à souder sur calculateurs, capteurs et actionneurs.
• Soudage de connexions d'assemblage : détection des points de cordon sur échangeurs de chaleur ou rails de siège.
• Marquage et mesure de distance pour contrôle qualité sur pièces de transmission et autres composants.

Caractéristiques techniques

• Systèmes disponibles : TruLaser Cell 3000 (intégrable avec TruLaser Station et autres systèmes laser).
• Lasers compatibles : TruDiode, TruDisk, TruFiber, TruPulse.
• Options : Basic, Detect, Project ; Adjust (TruLaser Cell 3000).
• Distances focales disponibles (exemples) : 150 / 200 mm (FocusLine Professional) ; 150 / 200 / 250 mm (WeldLine Modular) ; 150 / 200 / 250 / 300 mm (BEO D50) ; 200 / 300 mm (BEO D70) ; 255 / 345 / 450 mm (PFO 33-2) ; 255 / 450 mm (PFO 3D-2).
• Temps typique de traitement d'image : 80 ms - 150 ms.
• Précision typique recherche distance de travail : ±50 μm (f = 150 mm, TruLaser Cell 3000).
• Précision typique reconnaissance de position : ±20 μm au centre de l'image.
