Thermorégulateur programmable

pour l'industriepour la plasturgied'acquisition de données

Présentation

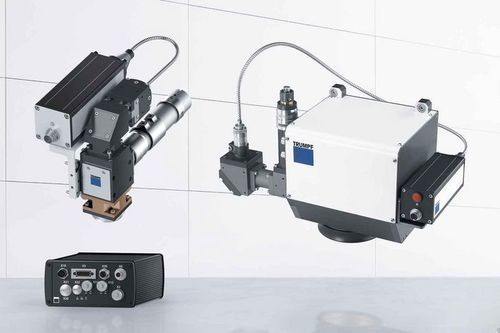

La régulation de température TRUMPF enregistre le rayonnement thermique de la surface du composant avec un pyromètre intégré et ajuste la puissance laser à la température de consigne. Conçue pour le soudage laser des plastiques et la trempe de surface au laser, elle assure des résultats reproductibles sur des géométries complexes. En utilisation avec optique scanner, le régulateur s'intègre à l'électronique PFO; pour optiques fixes un boîtier de régulation compact est fourni.

Avantages clés

• Contrôle précis du processus — Température de consigne et paramètres de valeur limite réglables pour des résultats reproductibles.
• Intégration parfaite — Pyromètre monté directement sur l'optique; paramétrage via TruControl.
• Traçabilité — Données de température enregistrées pour le suivi qualité.
• Détection précoce — Indicateur de tendance pour repérer les dérives lentes du processus.

Applications

• Soudage plastique au laser – méthode quasi simultanée : Mesure de la zone d'assemblage et régulation de la puissance laser à la température de consigne pour le soudage de contours fermés avec optique scanner.
• Soudage plastique au laser – méthode de contour : Assure un apport thermique uniforme lorsque le composant tourne sous un faisceau fixe pour une qualité de joint constante.
• Trempe de couche superficielle au laser : Mesure la température de surface durant la trempe et module localement la puissance laser pour éviter l'accumulation de chaleur aux arêtes, trous et angles et obtenir une profondeur de trempe uniforme; optiques scanner et faisceaux oscillants permettent diverses géométries et largeurs de piste.

Données techniques (comparatif)
Caractéristique | Régulation pour soudage plastique | Régulation pour trempe superficielle au laser
Lasers disponibles | TruDiode 151, TruDiode 301, autres sur demande | TruDisk jusqu'à 6 kW
Distances focales disponibles | 200 / 250 mm (BEO D50); 200 / 280 mm, autres sur demande (PFO 20-2 post-objectif) | 560 mm, autres sur demande (PFO 20-2 post-objectif)
Distances de collimation disponibles | 35 mm (BEO D50); 34,5 / 56 / 80 mm (PFO 20-2 post-objectif) | 80 mm (PFO 20-2 post-objectif)
Plage de mesure pyromètre | 180 °C - 520 °C (ε = 1) | 650 °C - 1600 °C
Fréquence de mesure pyromètre | 2 kHz (500 µs) | 4 kHz (250 µs)
Fréquence d'horloge régulation | 12,5 kHz (80 µs) | 12,5 kHz (80 µs)
Précision typique | 3 % à 250 °C (étalonnage annuel) | 2 % à 1000 °C (étalonnage annuel)

Informations complémentaires produit
Le pyromètre est monté directement sur l'optique; avec intégration scanner, le régulateur fait partie de l'électronique PFO. Les versions à optique fixe incluent un boîtier de régulation compact. Les données de température enregistrées garantissent la traçabilité et le système ajuste la puissance laser en cas de variations thermiques liées au matériau ou aux impuretés.

Caractéristiques / spécifications techniques

• Nom du produit : Régulation de température
• Intégration : Couplage direct du pyromètre à l'optique; intégration dans l'électronique PFO avec optique scanner
• Contenu de livraison (optiques fixes) : Boîtier de régulation compact inclus
• Plage de mesure pyromètre (plastique) : 180 °C – 520 °C (ε = 1)
• Plage de mesure pyromètre (trempe) : 650 °C – 1600 °C
• Fréquence de mesure pyromètre : 2 kHz (plastique), 4 kHz (trempe)
• Fréquence d'horloge de régulation : 12,5 kHz (80 µs)
• Précision typique : 3 % à 250 °C (plastique) ; 2 % à 1000 °C (trempe) — étalonnage annuel recommandé
• Lasers compatibles : TruDiode 151, TruDiode 301 (plastique) ; TruDisk jusqu'à 6 kW (trempe)
• Distances focales disponibles (exemples) : 200 / 250 mm (BEO D50), 200 / 280 mm (PFO 20-2) pour soudage plastique; 560 mm (PFO 20-2) pour trempe
• Options de collimation : 35 mm, 34,5 / 56 / 80 mm
• Gestion des données : Enregistrement des températures et indicateur de tendance pour suivi et traçabilité
