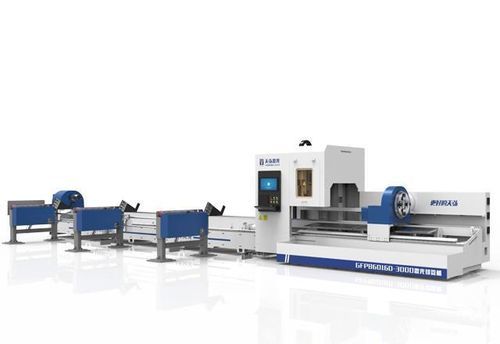

Machine de découpe laser GFPB series

pour acier inoxydablede tubescontrôlée par PLC

Résumé du produit
Équipement de découpe laser automatisée pour tubes ronds et carrés, adapté aux secteurs du matériel de fitness, des conduites pétrolières, des machines d’ingénierie, de la construction automobile et des appareils électroménagers. Conçu pour le traitement de longueurs et la découpe précise de tubes fins et épais, avec chargement/déchargement automatique.

Attributs

• Nom du produit : Machine de découpe laser pour tubes à deux mandrins GFPB
• ID produit : 1475857171219107840

Fonctionnalités

• Contrôle bus follow-up pour améliorer la précision de positionnement
• Système de chargement et déchargement entièrement automatique pour réduire la main-d’œuvre et augmenter le rendement
• Mandrin à quatre mors auto-centrant avec technologie brevetée pour éliminer l’effet de balancement et améliorer la précision sur tubes fins
• Évitement automatique du mandrin avant et levage pour déchargement, permettant un traitement sans contrainte stricte sur la longueur des pièces
• Configuration adaptable pour tubes ronds de Ø15 à Ø320 (plages dépendant du modèle)
• Interface opérateur simple avec retour d’état en temps réel pour un flux de production ordonné

Spécifications (tableau)
model | GFPB6016D | GFPB6022D | GFPB6032D
Puissance laser | 1000-4000W | 1000-4000W | 1000-4000W
Course X | 500 mm | 500 mm | 500 mm
Course Y | 6200 mm | 6200 mm | 6200 mm
Course Z | 200 mm | 200 mm | 200 mm
Diamètre passage mandrin fixe | φ165mm | φ225mm | φ325mm
Plage de serrage | φ10-φ160, □10-□110 | φ10-φ220, □10-□155 | φ10-φ320, □10-□225
Poids maximum serrable | ≤ 120KG | ≤ 170KG | ≤ 400KG
Vitesse de rotation mandrin | 0-80 r/min | 0-70 r/min | 0-60 r/min
Longueur de coupe maximale | 6000 mm (déchargement assisté pour >2000 mm) | 6000 mm (déchargement assisté pour >2000 mm) | 6000 mm (déchargement assisté pour >2000 mm)
Queue minimale | 70 mm | 80 mm | 90 mm
Longueur d’entrée minimale | 2000 mm | 2000 mm | 2000 mm
Précision positionnement XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Précision de répétition XY | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm | ±0.03 mm/1000 mm
Précision de découpe | ±0.3 mm (hors tolérance du tube, test acier inox 1 mm) | ±0.3 mm (hors tolérance du tube, test acier inox 1 mm) | ±0.3 mm (hors tolérance du tube, test acier inox 1 mm)
Poids de la machine | Environ 5000 kg | Environ 5000 kg | Environ 6000 kg
Dimensions machine | 10767×1812×2408 mm (GFPB6016D / GFPB6022D); 10767×2050×2408 mm (GFPB6032D) (env.)
Environnement de fonctionnement | 0-40 ℃ | 0-40 ℃ | 0-40 ℃

Caractéristiques techniques

• Série : GFPB (modèles : GFPB6016D, GFPB6022D, GFPB6032D)
• Plage de puissance laser : 1000–4000 W
• Axes : X 500 mm, Y 6200 mm, Z 200 mm
• Diamètre passage mandrin fixe : φ165 / φ225 / φ325 mm selon modèle
• Plage de serrage : φ10–φ160 (GFPB6016D), φ10–φ220 (GFPB6022D), φ10–φ320 (GFPB6032D); plages pour tubes carrés indiquées ci-dessus
• Poids maxi serrable : ≤120 kg / ≤170 kg / ≤400 kg (selon modèle)
• Vitesse mandrin : 0–80 / 0–70 / 0–60 r/min (selon modèle)
• Longueur de coupe max : 6000 mm (déchargement assisté pour >2000 mm)
• Longueur d’entrée mini : 2000 mm; queue minimale : 70 / 80 / 90 mm
• Précision positionnement (XY) : ±0.03 mm/1000 mm; répétabilité : ±0.03 mm/1000 mm
• Précision de coupe : ±0.3 mm (condition de test : inox 1 mm)
• Poids et empreinte approximatifs comme spécifiés; température d’exploitation : 0–40 ℃
