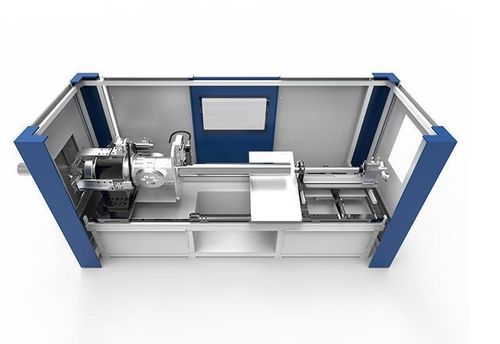

Machine de découpe laser à fibre GFPC6012

pour métalpour aluminiumpour acier inoxydable

Aperçu du produit
Le GFPC6012 est une solution de découpe laser à fibre entièrement automatique conçue pour la coupe et l'usinage en ligne de tubes métalliques à paroi fine utilisés pour des gobelets isothermes, bouilloires électriques et produits similaires. Le système traite l'acier au carbone, l'acier inoxydable, les alliages, l'aluminium, le cuivre, le titane et autres matériaux de tube tout en respectant les exigences de coupe à longueur fixe en production.

Caractéristiques

• Conception entièrement automatisée avec positionnement et précision d'usinage élevés pour répondre aux exigences de coupe à longueur fixe en ligne.
• Intégration directe depuis la ligne de production de tubes métalliques à paroi mince vers le système de coupe ; module de serrage annulaire personnalisable coopère avec la tête de coupe pour un usinage stable.
• Réglage automatique de la longueur des courts tronçons selon les besoins clients ; coupe, ébavurage et déchargement entièrement automatiques.
• Mécanisme coaxial breveté anti‑éclaboussures et anti‑scories garantissant des surfaces intérieures lisses sans résidus de scories.
• Haute précision de coupe avec bords lisses et plats et déformation minimale de la zone coupée.
• Faibles coûts d'exploitation et d'entretien grâce à une conception mécanique et optique efficace.
• Mécanisme breveté anti‑enroulement de la fibre optique pour prolonger la durée de vie de la fibre.

Spécifications techniques

• Modèle : GFPC6012
• Plage de coupe pour tube rond : φ80‑120 (personnalisable)
• Diamètre du trou du mandrin : 130 mm
• Limite d'accélération : 0,6
• Course de l'axe Z : 120 mm
• Vitesse maximale de l'axe W : 60
• Longueur de coupe : Standard 600 mm (personnalisable)
• Précision de coupe : ±0,2 mm
• Température d'environnement de fonctionnement : 0~40℃
• ID produit : 1475857178433310720

Applications

• Coupe en ligne pour la production de gobelets et pots isothermes et de bouilloires électriques.
• Coupe de précision de tubes métalliques à paroi fine pour composants d'appareils électroménagers, automobiles et industriels.
• Lignes de fabrication à grand volume nécessitant des tronçons de tube à longueur fixe.

Avantages pour l'acheteur

• Intégration fluide dans les lignes existantes réduisant la manutention manuelle et la variabilité des cycles.
• Finition interne cohérente et faible présence de scories diminuant les opérations de retouche et de nettoyage en aval.
• Longueur de coupe et modules de serrage personnalisables s'adaptant aux variantes produit et réduisant les temps de réglage.
• Éléments de conception protégeant la fibre optique et réduisant la maintenance, augmentant le temps de disponibilité et diminuant les coûts sur le cycle de vie.

Exemples

• Machine de découpe laser à fibre entièrement automatique pour production de tuyaux (image d'exemple)
• Machine de découpe laser à fibre entièrement automatique pour production de tuyaux (image d'exemple)
• Machine de découpe laser à fibre entièrement automatique pour production de tuyaux (image d'exemple)
