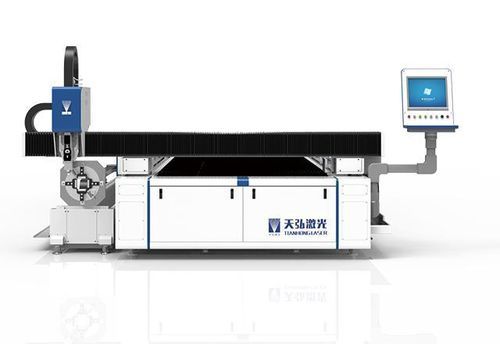

Machine de découpe laser à fibre GRF series

pour aluminiumpour acier inoxydablepour acier au carbone

Nom du produit : Machine de découpe laser intégrée plateforme unique pour tubes et tôles
ID produit : 1475857253276471296

Description : Machine destinée à la découpe et à l'usinage de tôles et de tubes métalliques, incluant l'aluminium aéronautique, l'acier inoxydable et l'acier faiblement allié. Conception duale permettant la découpe de pièces plates et de tubes sur une seule plateforme, adaptée à la fabrication industrielle, aux pièces structurelles et aux composants aéronautiques.

Caractéristiques :

• Laser à fibre avec transmission flexible et tête de découpe compacte ; pas de lentille réfléchissante, entretien courant réduit
• Vitesse de découpe élevée et précision pour une production efficace
• Technologie de découpe à l'air réduisant la consommation d'air comprimé et les coûts d'exploitation
• Fonction double : découpe de tôles et découpe de tubes sur une même machine
• Mandrin tournant à propulsion ou mandrin rotatif fixe en option selon le mode d'alimentation
• Servomoteurs avec entraînement crémaillère‑pignon de précision pour des déplacements rapides

Spécifications (exemples) : modèle : GRF3015 / GRF6020
Puissance laser : 1000–3000 W
Course axe X : 2400 mm / 2850 mm
Course axe Y1 : 3000 mm / 6000 mm
Course axe Z : 250 mm
Accélération maximale : 0,8G (axes) ; accélération maximale du mandrin : 1,0G
Vitesse de positionnement maximale axe simple X/Y : 96 m/min
Charge maximale du banc : GRF3015 : 1 T ; GRF6020 : 2 T
Masse de la machine : GRF3015 : 3,9 T ; GRF6020 : 6,8 T
Dimensions machine : GRF3015 : 5150×2380×1840 mm ; GRF6020 : 6150×2380×1840 mm (selon objet réel)
Diamètre du trou traversant du mandrin fixe : φ165 mm
Plage de serrage des tubes : φ8–φ120, □8–□85 / φ10–φ160, □10–□110
Poids maxi serrage de tube : ≤120 kg
Mandrin court minimal : 260 mm
Vitesse de rapids axe Y2 : 80 m/min
Vitesse de rotation du mandrin : 0–80 r/min
Accélération max du mandrin : 1,0G
Précision de positionnement axe Y2 : ±0,03 mm/1000 mm ; répétabilité : ±0,03 mm/1000 mm
Précision de répétition axe U : ≤7 arc minutes
Entraînement du mandrin : manuel / pneumatique en option
Nesting : optionnel
Environnement de fonctionnement : 0–40 ℃

Caractéristiques techniques :

• Série / famille de modèles : série GRF (exemples : GRF3015, GRF6020)
• Plage de puissance laser : 1000–3000 W
• Volumes de travail exemples : X jusqu'à 2400 / 2850 mm ; Y jusqu'à 3000 / 6000 mm ; Z 250 mm
• Accélération max (axes) : 0,8G ; accélération mandrin : 1,0G
• Précision de positionnement Y2 et répétabilité : ±0,03 mm par 1000 mm
• Vitesse rotation mandrin : 0–80 r/min ; précision répétée axe U ≤7 arc minutes
• Plages de serrage : tubes jusqu'à φ160 (selon modèle) ; poids maxi serrage ≤120 kg
• Charge banc et masse machine exemples : 1 T / 2 T ; ~3,9 T / 6,8 T
• Dimensions exemples : 5150×2380×1840 mm ou 6150×2380×1840 mm
• Plage de température de fonctionnement : 0–40 ℃
