Machine de découpe laser GPRF series
laser à fibrepour aluminiumpour acier inoxydable

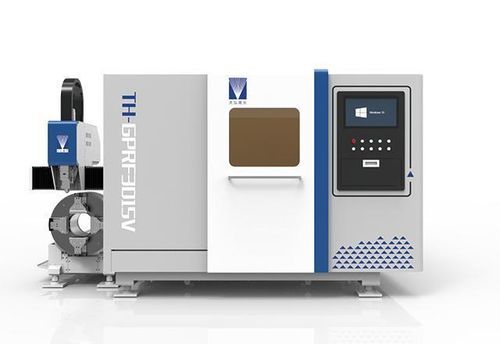

Machine de découpe laser - GPRF series - Tianhong Laser - laser à fibre / pour aluminium / pour acier inoxydable
Machine de découpe laser - GPRF series - Tianhong Laser - laser à fibre / pour aluminium / pour acier inoxydable
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Tianhong Laser

Caractéristiques

Technologie
laser, laser à fibre
Matière traitée
pour aluminium, pour acier inoxydable, pour acier au carbone
Produit traité
de tôle, de tubes
Type de commande
servocommandée
Construction
à table double, à table tournante
Autres caractéristiques
haute précision, à grande vitesse, à servomoteur, pneumatique, manuelle, à crémaillère, combinée, avec table d'échange, à air assisté, contrarotatifs
Course X

2 450 mm
(96,46 in)

Course Y

Max: 6 000 mm
(236,22 in)

Min: 3 000 mm
(118,11 in)

Course Z

250 mm
(10 in)

Diamètre de tube

Max: 160 mm
(6 in)

Min: 8 mm
(0 in)

Puissance laser

Max: 3 000 W

Min: 1 000 W

Répétabilité

0,03 mm
(0,0012 in)

Accélération

9,81 m/s²
(32,19 ft/s²)

Longueur hors tout

8 641 mm
(340 in)

Largeur hors tout

3 640 mm
(143 in)

Hauteur

2 293 mm
(90 in)

Poids

Max: 11 000 kg
(24 250,85 lb)

Min: 7 000 kg
(15 432,36 lb)

Capacité de charge

Max: 2 000 kg
(4 409,25 lb)

Min: 1 200 kg
(2 645,55 lb)

Description

Nom du produit Machine de découpe laser intégrée double échange pour tôles et tubes

Aperçu Découpe et usinage de tôles et de tubes métalliques. Convient pour l'aluminium aéronautique, l'acier inoxydable, l'acier faiblement allié et autres matériaux métalliques.

Caractéristiques
  • Transmission flexible du laser à fibre avec tête de coupe compacte ; pas de lentille réfléchissante, entretien réduit et perte de transmission minimale
  • Vitesse de coupe élevée, grande précision et productivité
  • Technologie de coupe à l'air unique pour réduire la consommation d'air et diminuer les coûts d'exploitation
  • Conception à double fonction : coupe à la fois les tôles et les tuyaux
  • Possibilité d'équiper un mandrin rotatif à propulsion ou un mandrin rotatif fixe pour répondre à différents besoins d'alimentation et de serrage
  • Moteurs servo associés à une transmission crémaillère-pignon de précision pour une grande vitesse de déplacement rapide


Détails du produit
  • Nom du produit : Machine de découpe laser intégrée double échange pour tôles et tubes
  • ID produit : 1475857269978189824


Caractéristiques techniques
  • Modèle : GPRF3015; GPRF6020
  • Puissance laser : 1000-3000W (les deux modèles)
  • Course axe X : 2450 mm (les deux modèles)
  • Course axe Y1 : GPRF3015 = 3000 mm (tôle) / 6000 mm (tube); GPRF6020 = 6000 mm (tôle) / 6000 mm (tube)
  • Course axe Z : 250 mm (les deux modèles)
  • Accélération maximale : 1,0 G (les deux modèles)
  • Vitesse de positionnement maxi axe X/Y (axe unique) : 105 mm/min (les deux modèles)
  • Charge maximale de la table : GPRF3015 = 1,2 T; GPRF6020 = 2,0 T
  • Poids machine : GPRF3015 = 7 T; GPRF6020 = 11 T
  • Dimensions machine : 8641 × 3640 × 2292,5 mm (sous réserve de l'objet réel) (les deux modèles)
  • Diamètre du passage du mandrin fixe : φ165 mm (les deux modèles)
  • Plage de serrage des tubes : GPRF3015 = φ8–φ120, □8–□85; GPRF6020 = φ10–φ160, □10–□110
  • Poids maximal de serrage du tube : ≤ 120 KG (les deux modèles)
  • Plus court entre-axes arrière : 260 mm (les deux modèles)
  • Vitesse de déplacement Y2 à vide : 80 m/min (les deux modèles)
  • Vitesse de rotation du mandrin : 0–80 tr/min (les deux modèles)
  • Accélération maxi du mandrin : 1,0 G (les deux modèles)
  • Précision de positionnement axe Y2 : ±0,03 mm/1000 mm (les deux modèles)
  • Précision de répétition positionnement axe Y2 : ±0,03 mm/1000 mm (les deux modèles)
  • Précision de répétition axe U : ≤ 7 minutes d'arc
  • Entraînement du mandrin : manuel / pneumatique en option
  • Nesting : optionnel
  • Environnement de fonctionnement : 0–40℃
