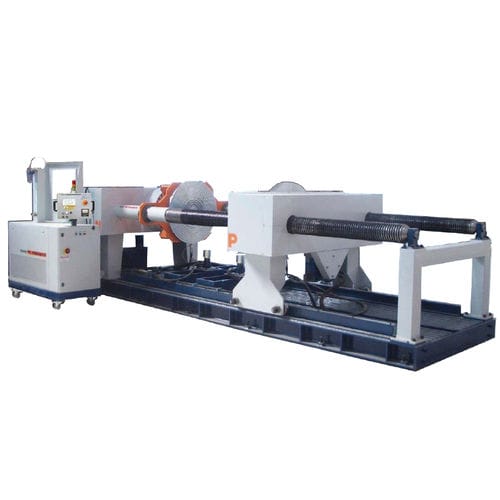

Banc d'essai horizontal doté d'un système de serrage combiné : joint radial intérieur et dispositif de serrage à la presse.
Le pont mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne et le cylindre hydraulique peut effectuer un serrage à la presse avec ou sans contrôle proportionnel.
Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues.
Un réservoir d'eau est installé au sous-sol pour servir de réserve d'eau pour les procédures d'essai.
L'installation est contrôlée par le skid de pressurisation SKA-100 ;
FORCE DE RÉACTION : 750 TON (10% de serrage minimum)
Longueur maximale : 1800 mm
LONGUEUR MIN : 150 mm
DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1200 mm
Hauteur des axes d'écoulement : 1200 mm
VAISSEAU D'EAU DU SOUS-SOL : 900 litres
ÉLÉVATEURS : 2x10TON
TERMINAISONS AUTORISÉES : BW, SW, RF, RJ
STYLE DE CLAMPAGE : Type 3 - Combiné
DIMENSIONS : 4350 (L) x 2000 (P) x 2000 (H)
---
