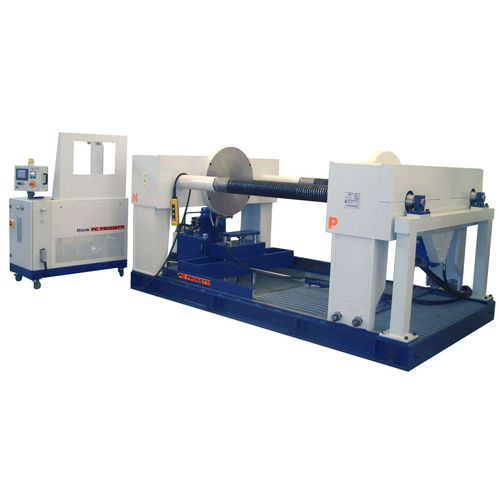

Banc d'essai de pression BO-2V/600L

de fuitecontrôlé par PLCpour soupape

Banc d'essai horizontal avec serrage du joint radial intérieur. Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne. Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues. Un réservoir d'eau est installé dans le sous-sol pour servir de réserve d'eau pour les procédures de test. L'installation est contrôlée par un skid de pressurisation SKA-100 FORCE DE RÉACTION : 600 TONNES (voir le tableau des limites de travail) LONGUEUR MAXIMALE : 3200 mm LONGUEUR MIN : 250 mm DÉBATTEMENT INTÉRIEUR DES COLONNES : 1500 mm Hauteur des axes d'écoulement : 1500 mm VAISSEAU D'EAU DU SOUS-SOL : 2500 litres ÉLÉVATEUR : 2x10TON TERMINAISONS AUTORISÉES : BW, SW, RF, RJ STYLE DE CLAMPAGE : Type 2 - radial intérieur DIMENSIONS : 4900(L) x 2260(P) x 2600(H)
