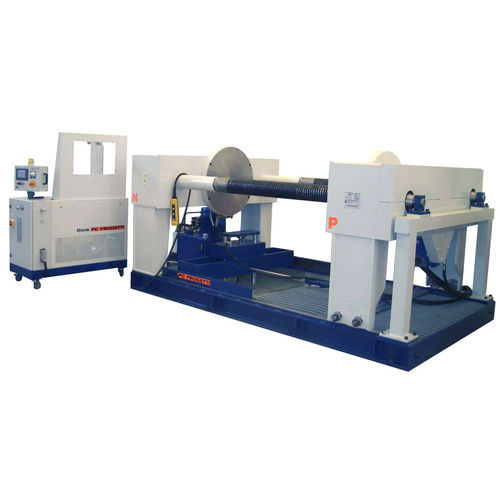

Banc d'essai horizontal avec serrage du joint radial intérieur.
Le pont de réaction mobile est déplacé par deux colonnes vissées qui garantissent l'absence totale de forces externes sur le corps de la vanne.
Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues.
Un réservoir d'eau est installé dans le sous-sol pour servir de réserve d'eau pour les procédures de test.
L'appareil est contrôlé par un skid de pressurisation SKA-100 ;
FORCE DE RÉACTION : 600 TONNES (voir le tableau des limites de travail)
Longueur maximale : 2000 mm
LONGUEUR MIN : 250 mm
DÉCOUVERTURE INTÉRIEURE DES COLONNES : 1350 mm
Hauteur des axes d'écoulement : 1500 mm
VAISSEAU D'EAU DU SOUS-SOL : 1100 litres
ÉLÉVATEUR : 1x10 TON
TERMINAISONS AUTORISÉES : BW, SW, RF, RJ
STYLE DE CLAMPAGE : Type 2 - radial intérieur
DIMENSIONS : 3600(L) x 2110(P) x 2000(H)
---
