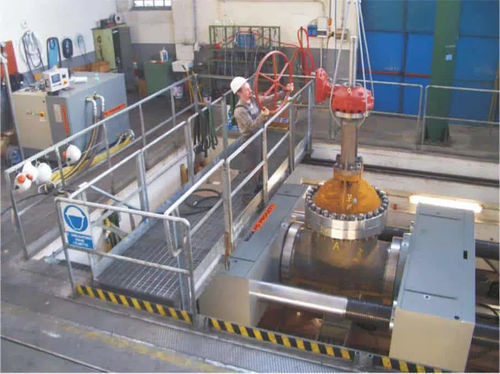

Banc d'essai horizontal à serrage combiné.
Le pont de réaction mobile est déplacé par deux colonnes vissées qui assurent l'absence totale de forces externes sur le corps de la vanne.
Cette prérogative le rend conforme aux normes d'essai internationales les plus répandues.
Un réservoir d'eau est installé dans le sous-sol pour servir de réserve d'eau pour les procédures de test.
Le banc est contrôlé par un skid de pressurisation de classe SKM ou SKA
FORCE DE RÉACTION : 1600 TON (10% de serrage minimum) (Voir le tableau des limites de travail)
LONGUEUR MAXIMALE : 3200 mm
LONGUEUR MIN : 0 mn
DÉBATTEMENT INTÉRIEUR DES COLONNES : 2000 mm
Hauteur des axes d'écoulement : 2000 mm
VAISSEAU D'EAU DE SOUS-SOL : En option
ÉLÉVATEURS : 2X20 TONNES
TERMINAISONS AUTORISÉES : BW, SW, RF, RJ
STYLE DE CLAMPAGE : Type 3 - Combiné
DIMENSIONS (MECH) : 6183 (L) x 3080 (P) x 2522 (H)
---
