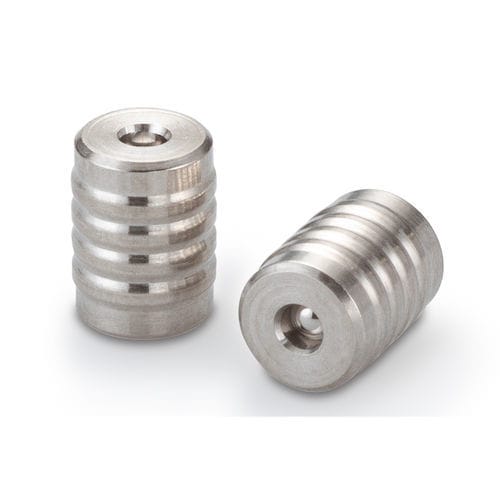

Soupape de surpression à air CCPI series

en acier inoxydablecartoucheà commande directe

Cette soupape de sécurité à cartouche est conçue spécifiquement pour être installée dans des tubes souples, des boîtiers en plastique et des raccords. Elle peut être installée dans les deux sens, offrant des capacités de flux avant ou arrière. La soupape de décharge à action directe est entièrement en acier inoxydable avec un siège métallique de haute qualité qui assure une faible fuite, une pression de fissuration répétable, un temps de réponse rapide, une faible hystérésis et une longue durée de vie. La soupape est testée à 100 % pour garantir ses performances. - Configuration de montage : Insertion - Dans le plastique - Diamètre : 5,46 mm - Taux de Lohm à ouverture complète : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Plage de pression de décharge : 100 à 625 kPa Performances générales - Taux de Lohm à ouverture complète : 250 Lohms - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 303 - Cage : Acier inoxydable 305 - Ressort : Acier inoxydable 302 - Bille : Acier inoxydable 440C ou céramique Faits clés sur le produit - Configuration de montage : Insertion - Dans le plastique - Diamètre : 5,46 mm - Taux de Lohm à ouverture complète : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Plage de pression de décharge : 100 à 625 kPa Numéros de pièce et spécifications - Numéro de pièce : CCPI5510100S - Taux de Lohm : 250 Lohms - Pression de fissuration : 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Matériau de la bille : Acier inoxydable 440C - Numéro de dessin du trou d'installation : 1INST006189S - Poids approximatif : 0,65 grammes Pièces de rechange et accessoires - Numéro de pièce : CCRT0900170S - Description : Outil d'installation à insertion série 558 Les courbes de débit, vue en coupe, vue dimensionnelle et détails du trou d'installation sont disponibles en images dans la section des images secondaires. Spécifications techniques - Configuration de montage : Insertion - Dans le plastique - Diamètre : 5,46 mm - Taux de Lohm à ouverture complète : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Plage de pression de décharge : 100 à 625 kPa - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur l'air - Matériau du corps : Acier inoxydable 303 - Matériau de la cage : Acier inoxydable 305 - Matériau du ressort : Acier inoxydable 302 - Matériau de la bille : Acier inoxydable 440C ou céramique - Poids approximatif : 0,65 grammes
