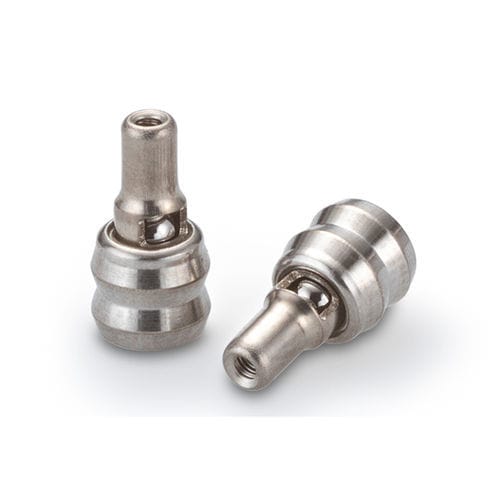

Soupape de surpression à air CCPI series

en acier inoxydablecartoucheà commande directe

Cette soupape de décharge de pression de sécurité offre une capacité de débit supérieure pour sa taille. Elle est conçue spécifiquement pour être installée dans des boîtiers ou raccords en plastique et peut être installée dans les deux sens pour offrir des capacités de débit avant ou arrière. Dotée d'un siège métallique de haute qualité, cette soupape de décharge à action directe offre une faible fuite, une pression de fissuration répétable, une faible hystérésis et une longue durée de vie. La soupape est testée à 100 % pour garantir ses performances. - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 4,69 mm - Taux de Lohm à ouverture complète : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Plage de pression de décharge : 100 à 625 kPa Performances générales - Taux de Lohm à ouverture complète : 250 Lohms - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 303 - Cage : Acier inoxydable 305 - Ressort : Acier inoxydable 302 - Bille : Acier inoxydable 440C Numéros de pièce et spécifications - Numéro de pièce : CCPI4510100S - Taux de Lohm : 250 Lohms - Pression de fissuration : 100 +/- 15 kPa (14,5 +/- 2,2 psid) - Numéro de dessin du trou d'installation : 1INST055825S - Poids approximatif : 0,5 grammes La pression de fissuration est définie comme la pression à laquelle le débit ascendant dépasse 50 SCCM d'air. Pièces de rechange et accessoires - Numéro de pièce : CCRT0055034S - Description : Outil d'installation à emboîtement avant 4,5 mm - Numéro de pièce : CCRT0055036S - Description : Outil d'installation à emboîtement arrière 4,5 mm - Courbe de débit, section transversale, détails dimensionnels et du trou d'installation : Voir les images secondaires pour les dessins techniques et les courbes de débit. - Procédures d'installation : Procédures d'installation de la soupape de décharge de pression à emboîtement avant et arrière 4,5 mm disponibles. - Enveloppe CAO : Modèle de soupape de décharge de pression à emboîtement 4,5 mm disponible. - Fiches techniques : Voir le PDF téléchargeable dans la section des documents. Spécifications techniques clés : - Montage : Emboîtement (Plastique) - Diamètre : 4,69 mm - Taux de Lohm à ouverture complète : 250 Lohms - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur air - Plage de pression de décharge : 100 à 625 kPa - Matériau du corps : Acier inoxydable 303 - Matériau de la cage : Acier inoxydable 305 - Matériau du ressort : Acier inoxydable 302 - Matériau de la bille : Acier inoxydable 440C - Poids approximatif : 0,5 grammes
