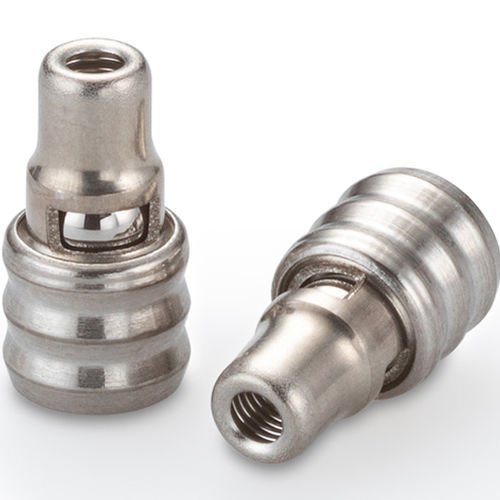

Soupape de surpression à air CCPI series

cartoucheà commande directeen acier inoxydable

Cette soupape de sécurité à cartouche offre une capacité de débit supérieure pour sa taille. Elle est conçue spécifiquement pour une installation dans des boîtiers ou raccords en plastique et peut être installée dans les deux sens, offrant des capacités de débit avant ou arrière. La soupape de décharge à action directe dispose d'un siège métallique de haute qualité qui assure une faible fuite, une pression de fissuration répétable, une faible hystérésis et une longue durée de vie. La soupape est testée à 100 % pour garantir ses performances. - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 6,60 mm - Taux de Lohm à ouverture complète : 75 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Plage de pression de décharge : 100 à 500 kPa Performance générale - Taux de Lohm à ouverture complète : 75 Lohms - Fuite : 20 SCCM (max) à 172 kPa (25 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 303 - Cage : Acier inoxydable 305 - Ressort : Acier inoxydable 302 - Bille : Acier inoxydable 440C Numéros de pièce et spécifications - Numéro de pièce : CCPI6510100S, Taux de Lohm : 75 Lohms, Pression de fissuration : 100 +/- 15 kPa (14,5 +/- 2,2 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes - Numéro de pièce : CCPI6510150S, Taux de Lohm : 75 Lohms, Pression de fissuration : 150 +/- 22,5 kPa (21,8 +/- 3,3 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes - Numéro de pièce : CCPI6510200S, Taux de Lohm : 75 Lohms, Pression de fissuration : 200 +/- 30 kPa (29 +/- 4,4 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes - Numéro de pièce : CCPI6510250S, Taux de Lohm : 75 Lohms, Pression de fissuration : 250 +/- 37,5 kPa (36,3 +/- 5,4 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes - Numéro de pièce : CCPI6510300S, Taux de Lohm : 75 Lohms, Pression de fissuration : 300 +/- 45 kPa (43,5 +/- 6,5 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes - Numéro de pièce : CCPI6510350S, Taux de Lohm : 75 Lohms, Pression de fissuration : 350 ± 52,5 kPa (50,8 ± 7,6 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes - Numéro de pièce : CCPI6510400S, Taux de Lohm : 75 Lohms, Pression de fissuration : 400 ± 60 kPa (58 ± 8,7 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes - Numéro de pièce : CCPI6510500S, Taux de Lohm : 75 Lohms, Pression de fissuration : 500 ± 75 kPa (72,5 ± 10,9 psid), Numéro de dessin du trou d'installation : 1INST085542S, Poids approximatif : 1,5 grammes La pression de fissuration est définie comme la pression à laquelle le débit ascendant dépasse 50 SCCM d'air. Pièces de rechange et accessoires - Numéro de pièce : CCRT0086564S, Description : Outil d'installation à emboîtement avant 6,5 mm - Numéro de pièce : CCRT0056802S, Description : Outil d'installation à emboîtement arrière 6,5 mm - Procédures d'installation : Procédures d'installation de la soupape de décharge de pression à emboîtement avant et arrière 6,5 mm disponibles. - Enveloppe CAO : Modèle de soupape de décharge de pression à emboîtement 6,5 mm disponible. - Courbe de débit, vue en coupe, vue dimensionnelle, détails du trou d'installation : Voir les images dans la galerie pour des dessins techniques détaillés et des courbes de performance. Spécifications techniques - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 6,60 mm - Taux de Lohm à ouverture complète : 75 Lohms - Fuite : 20 SCCM (max) à 172 kPa (25 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement - Plage de pression de décharge : 100 à 500 kPa - Matériau du corps : Acier inoxydable 303 - Matériau de la cage : Acier inoxydable 305 - Matériau du ressort : Acier inoxydable 302 - Matériau de la bille : Acier inoxydable 440C - Poids approximatif : 1,5 grammes
