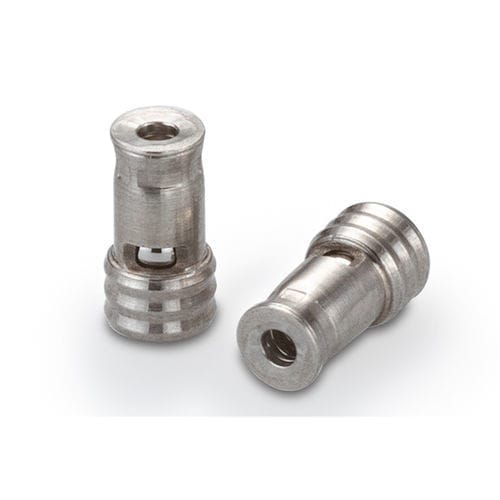

Soupape de décharge à air CCPI series

en acier inoxydablecartoucheen acier inoxydable

Cette soupape de sûreté à cartouche à action directe est spécialement conçue pour être installée dans de nombreux raccords médicaux et boîtiers en plastique courants. Elle peut être installée dans le sens d'écoulement avant ou arrière. La soupape est entièrement construite en acier inoxydable, ce qui la rend compatible avec une large gamme de fluides et de gaz. Un siège métallique de haute qualité assure une faible fuite, une pression de rupture répétable, un temps de réponse rapide, une faible hystérésis et une longue durée de vie. Le fonctionnement de la vanne est testé à 100 % pour garantir ses performances. Une version à bille céramique est également disponible.Configuration de montage : Presser - dans le plastiqueDiamètre : 2,54 mmTaux de Lohm à pleine ouverture : 750 LohmsPression de service maximale : Dépend du matériau du boîtierGamme de pression de décharge : 100 à 345 kPaPerformances généralesCaractéristiquesSpécificationTaux de Lohm à pleine ouverture750 LohmsFuite10 SCCM (max) à 500 kPa (72.5 psid) sur l'airPression de service maximaleDépend du matériau du boîtier, de la configuration et des conditions de fonctionnementMatériauxMatériau du composantCorps303 acier inoxydableCage305 acier inoxydableRessort302 acier inoxydableBille440C acier inoxydable ou céramiqueNuméros de pièces et spécificationsNuméro de pièceTaux de LohmPression de fissurationMatériau de la billeTrou d'installation Numéro de dessinPoids approximatifCCPI2510100S750 Lohms100 +/- 15 kPa (14.5 +/- 2.2 psid)Acier inoxydable 440C1INST012735S0.10 grammesCCPI2510150S750 Lohms150 +/- 22.5 kPa (21.8 +/- 3.3 psid)Acier inoxydable 440C1INST012735S0.10 grammesCCPI2510200S750 Lohms200 +/- 30 kPa (29 +/- 4.4 psid)440C Acier inoxydable1INST012735S0.10 grammesCCPI2510250S750 Lohms250 +/- 37.5 kPa (36.3 +/- 5.4 psid)440C Acier inoxydable1INST012735S0.10 grammesCCPI2510300S750 Lohms300 +/- 45 kPa (43.5 +/- 6.5 psid)440C Acier inoxydable1INST012735S0.10 grammesCCPI2510345S750 Lohms345 +/- 51.8 kPa (50 +/- 7.5 psid)440C Acier inoxydable1INST012735S0.10 grammesCCPI2580100S750 Lohms100 +/- 15 kPa (14.5 +/- 2.2 psid)Céramique1INST012735S0.09 grammesCCPI2580150S750 Lohms150 +/- 22,5 kPa (21,8 +/- 3,3 psid)Céramique1INST012735S0,09 grammesCCPI2580200S750 Lohms200 +/- 30 kPa (29 +/- 4,4 psid)Céramique1INST012735S0,09 grammesCCPI2580250S750 Lohms250 +/- 37,5 kPa (36,3 +/- 5.4 psid)Céramique1INST012735S0.09 grammesCCPI2580300S750 Lohms300 +/- 45 kPa (43.5 +/- 6.5 psid)Céramique1INST012735S0.09 grammesCCPI2580345S750 Lohms345 +/- 51.8 kPa (50 +/- 7.5 psid)Céramique1INST012735S0.09 grammesLa pression de fissuration est définie comme la pression à laquelle le débit de remontée dépasse 50 SCCM d'air.Pièces de rechange et accessoiresNuméro de pièceDescriptionCCRT0024277Soutil d'installation d'insertion par pression de 2,5 mm vers l'avantCCRT0048048Soutil d'installation d'insertion par pression de 2,5 mm vers l'arrièreProcédures d'installation : Procédures d'installation : Procédures d'installation de la soupape de décharge à presser de 2,5 mm vers l'avant et vers l'arrière disponibles.Enveloppe CAO : Modèle de soupape de décharge à presser de 2,5 mm disponible.Caractéristiques principales du produitConfiguration de montage : Press-In - dans le plastiqueDiamètre : 2,54 mmTaux de Lohm à pleine ouverture : 750 LohmsPression de service maximale : Dépend du matériau du boîtierGamme de pression de décharge : 100 à 345 kPaSpécifications / Caractéristiques techniquesSoupape de sûreté à cartouche à action directeConçue pour les raccords médicaux et les boîtiers en plastiqueInstallation à écoulement direct ou inverseConstruction entièrement en acier inoxydableCompatible avec une large gamme de fluides et de gazFaible fuite, pression de tarage répétable, temps de réponse rapide, faible hystérésis, longue durée de vieFonctionnement testé à 100 %Version à bille en céramique disponible
