Concasseur à mâchoire J-1480

mobilesur chenilleshaute capacité

Présentation

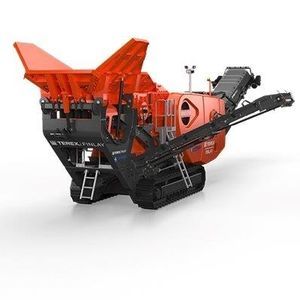

Le Finlay J-1480 est un concasseur à mâchoires sur chenilles intégrant la chambre de mâchoires Terex Jaques JW55. Selon l’application et le matériau, l’unité peut atteindre un débit allant jusqu’à 750 t/h. La machine propose un entraînement hydrostatique avec inversion pour le dégagement des blocages ; une option d’entraînement direct est disponible. La trémie de 10 m³ possède des côtés repliables hydrauliquement et un serrage par coin hydraulique pour une mise en service rapide. Un alimentateur vibrant indépendant et un pré-crible agressif optimisent la séparation des stériles, des fines et des matériaux difficiles.

Caractéristiques principales

• Chambre Terex Jaques JW55 avec réglage hydraulique complet du côté fermé (CSS).
• Entraînement hydrostatique avec contrôle électronique avancé ; entraînement direct en option.
• Trémie 10 m³ (13 yd³) ; extensions latérales optionnelles.
• Alimentateur vibrant indépendant et pré-crible.
• Possibilité d’évacuation vers convoyeur de dérivation ou convoyeur principal.

Trémie et alimentateur

• Capacité trémie : 10 m³ (13 yd³)
• Hauteur d’alimentation : 4,67 m (15' 5")
• Largeur arrière avec évasements : 2,86 m (9' 5")
• Mécanisme de verrouillage : serrage par coin hydraulique
• Préséparateur hydraulique indépendant en série
• Extensions de trémie optionnelles : env. 12 m³ (15.6 yd³)

Convoyeur de dérivation (option)

• Largeur de bande : 750 mm (30")
• Angle de travail : 30°
• Repli hydraulique pour le transport
• Hauteur de déchargement : 3,6 m (11' 10")
• Capacité de stockage : 69,4 m³ (90,8 yd³) @ 40°

Train de roulement

• Largeur de patin : 500 mm (20")
• Suivi à deux vitesses avec démarrage progressif
• Pente franchissable : 25°

Chambre de mâchoires

• Concasseur Terex JW55 (simple bascule)
• Largeur d’entrée : 1 415 mm (55")
• Ouverture d’entrée : 820 mm (32")
• Dégagement sous mâchoire : 380 mm nominal
• Disposition d’entraînement : hydrostatique (option entraînement direct)
• CSS max : 225 mm (9") ; CSS min : 75 mm (3")
• Action inverse pour dégagement des blocages ; réglage type démolition/recyclage : 85 mm (3 1/4")

Convoyeur principal

• Largeur de bande : 1,4 m (55")
• Angle de travail : 21°
• Hauteur de déchargement : 4,5 m (14' 9")
• Barres d’impact et revêtements résistants à l’usure au point d’alimentation
• Capacité de stockage standard : 135,5 m³ (177,2 yd³) @ 40°

Séparateur magnétique (option)

• Largeur de bande : 750 mm (30")
• Entraînement : hydraulique

Télématique T-Link

• Matériel et logiciel T-Link installés sur de nombreuses machines ; visibilité à distance de la localisation et de l’état de fonctionnement.
• Abonnement multiannuel aux données inclus sur de nombreuses configurations (se référer à la documentation machine pour détails).

Caractéristiques techniques

• Puissance nette moteur : Tier 3 - CAT 440 hp | Tier 4 Final / Stage V - Scania 450 hp (Tier 3 - 328 kW | Tier 4 Final / Stage V - 331 kW)
• Ouverture d’alimentation : 55" x 32" / 1 415 mm x 820 mm
• Poids en service : 175 157 lbs / 79 450 kg
• Dimensions de transport : H 12' 8" | Lg 11' 1" | L 59' 4" / H 3,8 m | Lg 3,38 m | L 18 m
• Dimensions en position de travail : H 15' 3" | Lg 22' 0" | L 67' 11" / H 4,6 m | Lg 6,7 m | L 20,7 m
• Débit potentiel : jusqu’à 750 t/h selon matériau et application
