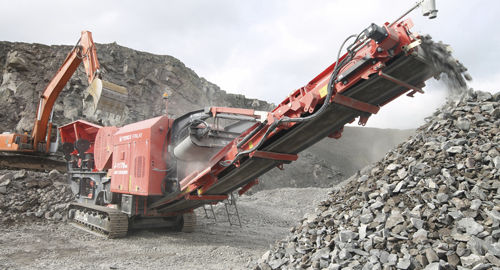

Concasseur à mâchoire J-1170

mobilesur chenillescompact

Description
La génération J-1170+ est un concasseur primaire à mâchoires mobile sur chenilles, conçu pour les applications en carrière, mines, démolition et recyclage. Il associe une chambre de mâchoire Terex 1100 mm x 700 mm à entraînement hydrostatique et réglage du côté fermé assisté hydrauliquement, un alimentateur vibrant VGF à vitesse variable et un précriblage intégré pour une capacité élevée et un débit optimisé.

Caractéristiques principales

• Chambre à mâchoires à simple bascule 1100 mm x 700 mm à entraînement hydrostatique offrant haute capacité et forts rapports de réduction.
• Alimentateur vibrant grizzly (VGF) automatique à vitesse variable pour une alimentation continue en choke feed.
• Transmission hydrostatique puissante avec fonction de marche arrière pour éliminer les blocages et assurer un contrôle précis de la chambre.
• Réglage du côté fermé (CSS) assisté hydrauliquement pour des ajustements rapides et une réduction des temps d'arrêt.
• Précriblage intégré et VGF robuste à vitesse variable pour améliorer la productivité.

Trémie / alimentateur

• Capacité de la trémie : ~9 m³
• Hauteur d'alimentation (arrière) : 4,01 m
• Largeur d'alimentation (arrière) : 2,4 m
• Mécanisme de verrouillage hydraulique
• Dimension VGF : 1,05 m de large x 4,25 m de long

Convoyeur de dérivation (en option)

• Largeur de bande : 650 mm
• Angle de travail : 22°
• Se replie hydrauliquement pour le transport
• Hauteur de déchargement : ≈2,9 m
• Capacité de stockage : ≈36,3 m³ @ 40°

Chambre de mâchoire

• Chambre Terex simple bascule 1100 mm x 700 mm
• Dégagement sous mâchoire : 520 mm
• Entraînement hydrostatique et CSS assisté hydraulique en standard
• Action de marche arrière pour dégager les blocages

Train de roulement

• Largeur des patins : 500 mm
• Traction bi-vitesse avec démarrage progressif
• Pente admissible : 25°

Plateformes

• Passerelles et échelles galvanisées pour un accès complet à la maintenance
• Passerelle côté gauche avec accès aux deux côtés du groupe moteur
• Pliage compact pour le transport

Convoyeur principal

• Largeur de bande : 1 000 mm
• Angle de travail : 23°
• Hauteur de déchargement : ≈3,1 m (convoyeur standard)
• Barres d'impact et revêtements résistants à l'usure au point d'alimentation
• Capacité de stockage : ≈44,3 m³ @ 40°

Aimant (en option)

• Largeur de courroie : 750 mm
• Entraînement : hydraulique

T-Link Telematics

• Matériel et logiciel T-Link fournis en série
• Abonnement de données gratuit de sept ans inclus (selon disponibilité régionale)

Caractéristiques techniques

• Puissance nette moteur : Tier 3 CAT 350 hp | Tier 4 Final / Stage V Scania 345 hp (indications alternatives : 261 kW / 257 kW)
• Ouverture d'alimentation : 1100 mm x 700 mm
• Poids en fonctionnement : ≈48 900 kg
• Dimensions de transport (env.) : H 3,4 m | L 2,9 m | Lg 14,5 m
• Dimensions de travail (env.) : H 4,0 m | L 6,04 m | Lg 16,1 m
