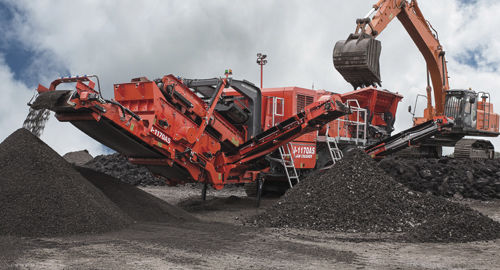

Groupe de concassage et de criblage à mâchoire J-1170AS

mobilesur chenilleshaute capacité

Description
Le J-1170AS+ est un concasseur primaire mobile sur chenilles intégrant une fonction de criblage embarqué amovible. Il est équipé d’une chambre de mâchoire Terex 1100 mm x 700 mm à simple bascule et d’un entraînement hydrostatique offrant la fonction réversible. La machine peut être configurée pour des applications de carrière ou pour la démolition/recyclage afin d’obtenir une forte productivité et des rapports de réduction élevés.

Caractéristiques principales

• Crible embarqué amovible fournissant un produit calibré, supprimant le besoin d’une seconde installation de criblage.
• Module de criblage à démontage rapide pour convertir l’unité en concasseur standard si nécessaire.
• Alimentateur vibratoire grizzly VGF à vitesse variable pour un approvisionnement continu et plein de la chambre de mâchoires.
• Entraînement hydrostatique avec fonction réversible pour dégager les blocages et faciliter les travaux de démolition.
• Réglage hydraulique du closed-side setting (CSS) pour réduire les temps d’arrêt et accélérer la mise en service.

Trémie / Alimentation

• Capacité standard de la trémie : 9 m³ (extensions jusqu’à 11 m³ disponibles).
• Hauteur d’alimentation : 4,01 m (13'2").
• Largeur d’alimentation arrière : 2,4 m (7'10").

Convoyeur dérivation (option)

• Largeur de bande : 650 mm (26").
• Hauteur de déchargement : ~2,9 m (9'6").
• Repli hydraulique pour le transport.
• Capacité indicative de stockage : 36,3 m³ @ 40°.

Plates-formes et accès

• Passerelles d’accès à gauche et à l’arrière de la chambre des mâchoires et sur les deux côtés de l’enceinte moteur.
• Passerelles entièrement galvanisées pour maintenance et sécurité.

Train de roulement

• Largeur des patins : 500 mm (20").
• Suivi à deux vitesses avec démarrage progressif.
• Capacité de franchissement : jusqu’à 25°.

Chambre des mâchoires

• Chambre Terex simple bascule 1100 mm x 700 mm (44" x 28").
• Dégagement sous la mâchoire : 520 mm (20,5").
• Plaque déflectrice hydraulique optionnelle disponible.

Convoyeur principal

• Largeur de bande : 1,0 m (40").
• Vitesse nominale : ~100 m/min (valeur indicative).
• Section inférieure tunnelisée et racleur de tambour de tête de haute spécification pour réduire l’encrassement.

Après-criblage / Crible

• Crible embarqué simple étage : 2,44 m x 1,52 m (8' x 5').
• Entraînement hydraulique avec roulements heavy-duty.
• Angle de criblage : 23° ; possibilité d’abaisser horizontalement pour changer les mailles et la maintenance.
• Surface de criblage approximative : ~3,7 m².

Options et modularité

• Module de criblage embarqué amovible pour passer rapidement entre concassage seul et concassage+criblage.
• Convoyeurs optionnels (bypass, oversize, fines), convoyeurs repliables hydrauliquement et autres accessoires modulaires.
• Passerelles galvanisées et solutions d’accès pour maintenance disponibles.

Applications
Adapté au concassage primaire en carrière, aux opérations minières, ainsi qu’à la démolition et au recyclage (béton, enrobé) nécessitant un concasseur primaire mobile polyvalent avec criblage intégré.

Caractéristiques techniques (principales)

• Puissance nette moteur : Caterpillar C9 350 hp / 261 kW (configuration indiquée).
• Ouverture d’alimentation : 44" x 28" / 1100 mm x 700 mm.
• Poids opérationnel : env. 54,600 kg.
• Capacité trémie : 9 m³ (extensions jusqu’à 11 m³).
• Dimensions de transport (HxLxL) : 3.4 m x 2.95 m x 16 m.
• Dimensions de travail (HxWxL) : 4.01 m x 6.04 m x 17.16 m.
