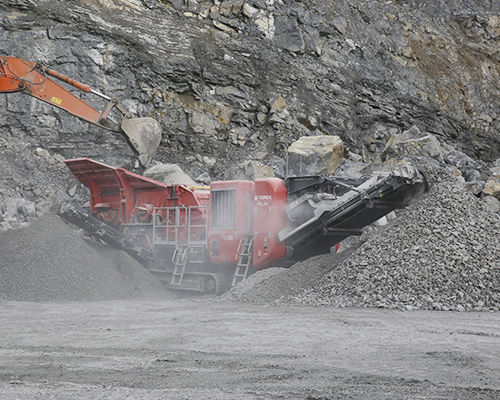

Concasseur à percussion I-120

mobilesecondairesur chenilles

Présentation
Le concasseur à percussion horizontal I-120 (seconde génération) est conçu pour améliorer la circulation des matériaux et la productivité en carrière, mines, recyclage et démolition. Il intègre la chambre d'impact Finlay CR038 avec entraînement direct et système de contrôle électronique avancé pour offrir des taux de réduction élevés et une forme de produit constante.

Caractéristiques

• Réglage entièrement hydraulique des écrans pour un ajustement précis et pratique de la chambre.
• Alimentateur vibrant robuste (VGF) avec précriblage intégré pour éliminer les fines et dimensionner le matériau de dérivation en vue d'un retraitement.
• Coins arrondis sur la plaque d'usure de l'alimentateur pour réduire l'accumulation de matériau collant.
• Trémie à ouverture et verrouillage hydrauliques commandables depuis le sol pour un montage/démontage sécurisé et rapide sur site.

Applications et options

• Convient pour concassage primaire et secondaire en carrière et exploitation minière.
• Configurations recyclage/démolition : table vibrante sous chambre, auto-ajustement de l'éventail secondaire, aimant de sur-bande, convoyeur de dérivation.
• T-Link télématique disponible pour la surveillance à distance et la gestion machine.

Éléments principaux

• Chambre d'impact : chambre Finlay CR038, entraînement direct par courroies en V, rotor Ø1033 mm × largeur 1100 mm, ouverture d'alimentation env. 1130 mm × 800 mm, réglage hydraulique des écrans.
• Convoyeur principal : largeur de bande 1,1 m (44"), hauteur de déchargement env. 3,5 m, capacité de stockage env. 63,8 m³, abaissement hydraulique pour transport.
• Convoyeur by-pass (option) : largeur de bande 650 mm (26"), hauteur de déchargement maxi env. 2,5 m, capacité env. 18,1 m³.
• Trémie / Alimentateur VGF : capacité 5 m³ standard (extensions env. 8 m³), extensions hydrauliques repliables et verrouillage hydraulique.
• Châssis roulant : largeur de patin 400 mm (16"), entraxe de pignons 3,243 m, capacité de pente jusqu'à 30°.
• Séparateur magnétique (option) : aimant de sur-bande suspendu autonettoyant (version aimant permanent / bipolaire).

Caractéristiques techniques

• Puissance nette moteur : Tier 3 - CAT 375 hp | Tier 4F / Stage IV - Scania 400 hp (équivalents : 280 kW / 292 kW).
• Taille du rotor : Ø41" × 44" (Ø1033 mm × 1100 mm).
• Poids de transport : env. 81,571 lbs (37,000 kg).
• Dimensions de transport : H 11'2" (3.4 m) × Lg 8'6" (2.6 m) × L 49'10" (15.2 m).
• Dimensions de travail : H 13'0" (4.0 m) × Lg 18'9" (5.8 m) × L 48'10" (14.9 m).
