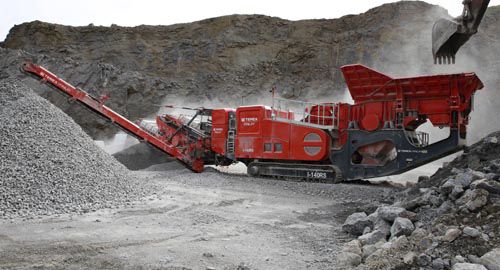

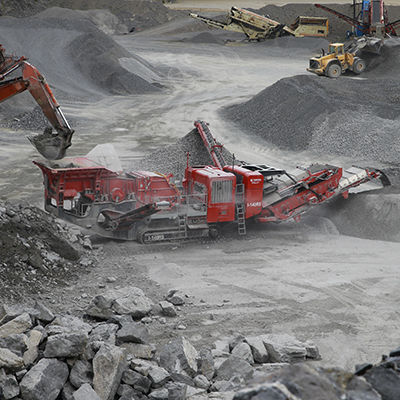

Concasseur à percussion I-140RS

mobilesur chenilles

Aperçu du produit
Le Finlay I-140RS est un concasseur à percussion de nouvelle génération conçu pour carrières, mines, démolition et recyclage. Sa conception repensée et sa chambre de percussion avancée améliorent le flux des matériaux, augmentent le taux de réduction et garantissent une forme de produit homogène. Il intègre un crible un étage on‑board détachable 4,8 m x 1,5 m pour une utilisation avec ou sans recirculation.

Description générale
L’I-140RS intègre la chambre de percussion Finlay CR032 avec entraînement direct et système de commande électronique avancé. Pour les applications ne nécessitant pas de recirculation, le système complet de criblage et de recirculation peut être rapidement retiré, simplifiant le transport et réduisant les temps d’intervention. Sa productivité, sa maintenance simplifiée et sa conception orientée opérateur le rendent adapté aux producteurs à grande échelle et aux opérateurs de concassage sous contrat.

Caractéristiques principales

• Flux de matériaux optimisé : les largeurs des composants augmentent le long de la machine pour réduire les blocages et améliorer le rendement.
• Réglage des tabliers assisté hydrauliquement pour des réglages rapides et précis.
• Alimentateur grizzly vibrant (VGF) robuste avec pré‑criblage intégré pour éliminer les fines et trier le matériel de bypass pour retraitement.
• Système de recirculation détachable à fixation rapide comprenant un grand crible un étage 4,8 m x 1,5 m.
• Le convoyeur de recirculation peut pivoter pour la recirculation en boucle fermée ou être utilisé pour le stockage du produit surdimensionné.

Systèmes embarqués standard & composants notables

• Crible embarqué 4,8 m x 1,5 m (16’ x 5’) — détachable rapidement pour les applications sans recirculation.
• Section de recirculation (RS) détachable — retrait rapide si non requise.
• VGF robuste avec pré‑criblage intégré.
• Convoyeur principal sur toute la longueur avec barres d’impact au point d’alimentation ; option d’alimentation vibrante sous concasseur et revêtements résistants à l’usure.
• Convoyeur des fines : options de bande et hauteurs de déchargement pour évacuation et stockage efficaces des fines.
• Convoyeur de bypass : se replie hydrauliquement pour le transport ; utilisé pour évacuer fines ou matériaux de bypass.
• Convoyeur de recirculation : bande 500 mm (20") ; rotation hydraulique entre modes recirculation et stockage.
• Chambre de percussion : Finlay CR032 avec entraînement direct et commandes électroniques ; rotor Ø1270 mm x 1220 mm (Ø50" x 48").
• T-Link Telematics : installé de série avec abonnement de données gratuit de sept ans pour la surveillance à distance et l’optimisation de flotte.

Téléchargements (disponibles)

• Finlay-I140RS-Impact-Crusher (brochure produit - English)
• Finlay-I140RS-Prallbrecher (brochure produit - German)

Caractéristiques / Spécifications techniques

• Puissance nette moteur : Tier 3 - Cat 540 hp | Tier 4F / Stage IV - Scania 500 hp (Tier 3 - Cat 403 kW | Tier 4F / Stage IV - Scania 364 kW)
• Taille rotor : Ø50" x 48" (Ø1270 mm x 1220 mm)
• Poids en service : 159,394 lbs / 72,300 kg
• Dimensions de transport : H 12'5" | L 11'5" | Long 71'2" (≈ H 3,8 m | L 3,47 m | Long 21,7 m)
• Dimensions de travail : H 19'2" | L 26'9" | Long 70'7" (≈ H 5,86 m | L 8,17 m | Long 21,5 m)
• Trémie / Alimentateur : trémie fixe avec extensions hydrauliques optionnelles ; capacité VGF sans ext 6 m³, avec ext 9 m³ ; largeur arrière sans ext 2,17 m, avec ext 3,60 m
• Crible (embarqué détachable) : dimension 4,8 m x 1,52 m ; entraînement hydraulique ; angle 22° ; vitesse ~950 rpm ; surface de criblage 7,5 m² ; section RS détachable.
• Convoyeur des fines : largeur bande 1,4 m (55") ; hauteurs de déchargement configurables jusqu’à env. 3,54 m (11'8").
• Convoyeur principal : largeur bande 1,3 m (52") ; angle de travail 22° ; barres d’impact au point d’alimentation ; longueur totale pour empilement.
• Convoyeur de bypass : largeur bande 0,8 m (32"); se replie hydrauliquement ; hauteur de décharge env. 3,38 m (11'1").
• Convoyeur de recirculation : largeur 0,5 m (20"); rotation hydraulique entre modes.
• Rotor chambre de percussion : Ø1270 mm x 1220 mm ; réglages tabliers primaire max 150 mm / min 50 mm, secondaire max 75 mm / min 20 mm.
