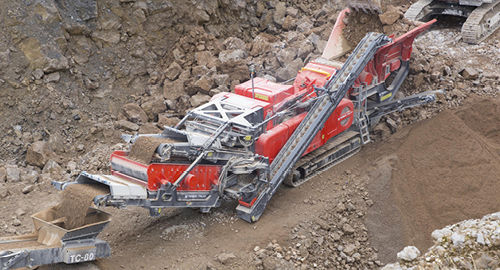

Concasseur à percussion hydraulique I-120RS

mobilesur chenilles

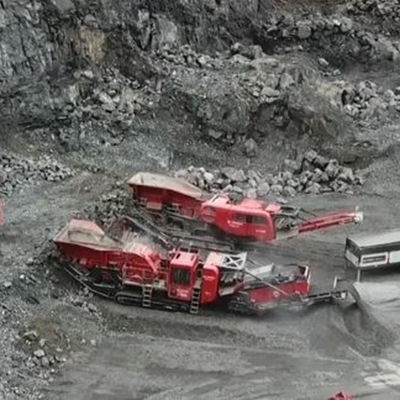

Présentation Le Finlay I-120RS est un concasseur à percussion à axe horizontal (HSI) de nouvelle génération conçu pour améliorer le flux de matériaux et la productivité en carrières, mines, démolition et recyclage. Il intègre la chambre de percussion Finlay CR038 avec entraînement direct et commande électronique avancée, offrant d’importants rapports de réduction et une forme de produit cohérente. Le crible à deux étages 3,66 m x 1,53 m embarqué est rapidement détachable pour les applications ne nécessitant pas de recirculation.

Caractéristiques principales

• Flux de matériaux optimisé grâce à l’augmentation progressive de la largeur des composants.
• Assistance de réglage des écrans entièrement hydraulique pour des ajustements rapides et précis.
• Alimentateur vibrant robuste (VGF) avec pré-crible intégré pour éliminer les fines et orienter les matériaux de dérivation vers un retraitement.
• Système de recirculation on-board détachable incluant un grand crible double 3,66 m x 1,53 m.
• Le convoyeur de recirculation peut pivoter pour la recirculation en boucle fermée ou être utilisé pour l’empilage des produits surdimensionnés.

Détails des composants

• Convoyeur principal : largeur de bande 1,1 m (44”) ; hauteur de déchargement 3,5 m (11’5”) ; abaissement hydraulique pour transport ; bande pleine longueur en standard.
• Chambre de percussion : Finlay CR038 ; rotor Ø1033 mm (41”) ; largeur rotor 1100 mm (44”) ; ouverture 1130 mm x 800 mm (45” x 32”) ; entraînement direct par courroies en V ; protection de chambre à libération hydraulique.
• Trémie / alimentateur : capacité standard 5 m³ (6,5 yd³) ; avec extensions jusqu’à 8 m³ (10,4 yd³) ; largeur d’alimentation arrière ~4 m (13’1”) avec extensions hydrauliques.
• Convoyeur de by-pass : largeur bande 650 mm (26”) ; hauteur de déchargement max env. 2,5 m ; capacité d’empilage env. 18,1 m³.
• Convoyeur de recirculation : largeur bande 500 mm (20”) ; orientable hydrauliquement entre modes recirculation et empilage.
• Convoyeur des fines : largeur bande 1,4 m (55”) ; hauteur de déversement env. 3,0 m (9’10”).
• Boîtier de crible : deux étages 3,66 m x 1,53 m ; entraînement hydraulique avec paliers heavy-duty ; possibilité d’abaisser le crible pour changement de maille et maintenance ; système RS détachable rapidement.
• T-Link Telematics : matériel et logiciel de télématique fournis de série (options d’abonnement aux données selon configuration).

Caractéristiques techniques

• Modèle : I-120RS
• Type : Concasseur à percussion à axe horizontal (HSI)
• Chambre de percussion : Finlay CR038
• Diamètre rotor : Ø1033 mm (41”)
• Largeur rotor : 1100 mm (44”)
• Ouverture d’alimentation : 1130 mm x 800 mm (45” x 32”)
• Entraînement : entraînement direct via courroies en V
• Réglage des écrans : assistance entièrement hydraulique
• Capacité trémie (VGF) : 5 m³ standard ; jusqu’à 8 m³ avec extensions
• Convoyeur principal : bande 1,1 m (44”) ; hauteur de déchargement 3,5 m
• Convoyeur de by-pass : bande 650 mm (26”) ; capacité d’empilage ~18,1 m³
• Convoyeur de recirculation : 500 mm (20”) ; orientable hydrauliquement
• Convoyeur des fines : 1,4 m (55”) ; hauteur ~3,0 m
• Crible embarqué : 2 étages 3,66 m x 1,53 m détachable
• Applications : carrières, mines, démolition, recyclage et production d’agrégats
