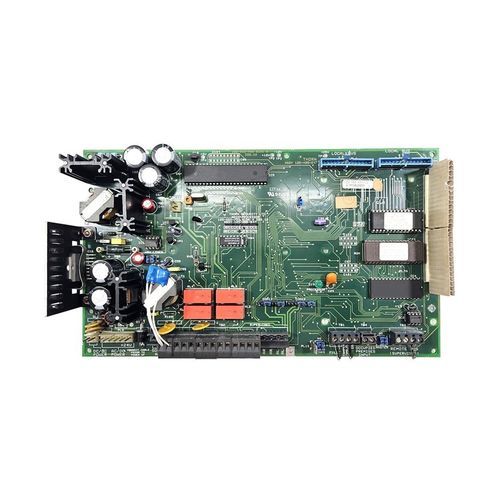

Circuit imprimé pour applications IoT

à grande vitesseprotection contre les interférencespour OEM

Présentation
La carte PCBA « High-Reliability Surveillance System PCBA » est conçue pour les dispositifs de surveillance vidéo professionnels. Elle assure un traitement du signal stable et une transmission d'image efficace dans des environnements industriels et de sûreté, avec tolérance de température étendue et protection EMI renforcée.

Paramètres de base

• Chipset principal : HiSilicon ou processeur équivalent hautes performances
• Température de fonctionnement : -40 °C à +85 °C
• Alimentation : 12 V DC avec protections contre surtension et inversion de polarité
• Mémoire : prend en charge jusqu'à 8 Go DDR4, stockage eMMC jusqu'à 32 Go
• Interfaces vidéo : HDMI, CVBS et sortie réseau IP
• Prise en charge résolution : jusqu'à 4K @ 30fps (encodage/décodage)
• Connectivité : double Ethernet, module WiFi optionnel, port série RS-485, USB 2.0/3.0
• Extension : emplacement Mini-PCIe pour modules 4G/5G ou accélérateurs IA

Matériaux et construction

• PCB : FR-4 TG150, 2 oz cuivre, revêtement conforme pour résistance à l'humidité et à la poussière
• Composants : condensateurs, résistances et connecteurs de grade industriel
• Refroidissement : dissipateur aluminium avec pads thermiques pour circuits intégrés critiques
• Protection : TVS et circuits de filtrage sur lignes d'alimentation et de signal

Scénarios d'application

• Systèmes de surveillance de sécurité incendie
• Caméras de sécurité industrielles et extérieures
• Surveillance du trafic et des espaces publics
• Noeuds vidéo IoT et solutions de ville intelligente

Avantages clés

• Fonctionnement stable dans de larges plages de température et conditions difficiles
• Conception d'alimentation optimisée pour service continu 24/7
• Forte immunité aux interférences ; conception conforme aux exigences EMI FCC/CE
• Architecture modulaire facilitant la personnalisation et l'évolutivité
• Compatibilité ONVIF pour intégration fluide avec systèmes tiers

Caractéristiques / Spécifications techniques

• Modèle : High-Reliability Surveillance System PCBA
• Chipset : HiSilicon ou équivalent
• Température de fonctionnement : -40 °C à +85 °C
• Alimentation : 12 V DC avec protections (surtension, inversion de polarité)
• Mémoire : jusqu'à 8 Go DDR4 ; eMMC jusqu'à 32 Go
• Vidéo : HDMI, CVBS, IP
• Résolution max : 4K @ 30fps (encodage/décodage)
• Connectivité : double Ethernet, WiFi optionnel, RS-485, USB 2.0/3.0
• Extension : Mini-PCIe (4G/5G, IA)
• PCB : FR-4 TG150, 2 oz cuivre, revêtement conforme
• Refroidissement : dissipateur aluminium + pads thermiques
• Protection : TVS et filtrage sur lignes d'alimentation et signal
• Conformité : conception axée sur l'immunité EMI (FCC/CE)
