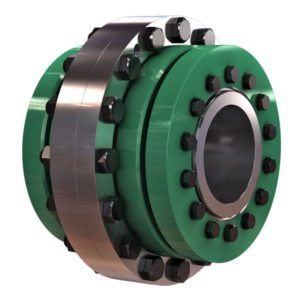

Accouplement rigide FK series

pour arbre de transmissionpour brideavec mesure de couple

La fonction principale de l'accouplement à bride rigide est la liaison sûre et sans jeu de deux arbres par friction. Par exemple, entre un arbre d'entraînement et un arbre d'agitateur. Les accouplements à brides peuvent être séparés directement au niveau des brides. Les frette de serrage utilisées créent une connexion sans jeu en pressant les moyeux des brides sur les arbres. Ce type de connexion est principalement utilisé pour la transmission du couple. Les frettes de serrage ne fournissent que les forces nécessaires et ne transmettent elles-mêmes aucune force ou couple entre les arbres et les moyeux à bride. Elles ne s'engagent donc pas dans un flux de force. L'assemblage s'effectue en poussant les moitiés de bride sur les bouts d'arbre et en serrant ensuite le des disques de rétrécissement. Ensuite, les brides sont reliées par vissage. Les raccords à bride sont livrés prêts à être installés. Pour un bon fonctionnement et pour obtenir un coefficient de frottement suffisamment élevé, les surfaces de contact entre les extrémités des arbres et les moyeux des brides, ainsi que les surfaces de contact des brides doivent être exemptes de graisse, sèches et propres. Les surfaces fonctionnelles des frette de serrage, les filetages et les positions de tête des vis sont déjà pourvues de lubrifiant à l'usine. Les surfaces de contact entre les frette de serrage et les moyeux à bride sont huilées. Des instructions de montage détaillées sont disponibles sur Internet.
