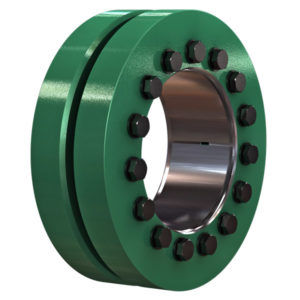

Frette de serrage 3091 series

frette de serrage
frette de serrage
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Couple

Min: 890 Nm
(656,4303 ft.lb)

Max: 4 116 000 Nm
(3 035 805,8064 ft.lb)

Description

La principale fonction d'une frette de serrage est de relier en toute sécurité un arbre à un moyeu par un verrouillage par friction. Par exemple entre un arbre d'entraînement et un arbre d'engrenage creux. La frette de serrage crée une connexion sans jeu en pressant le moyeu sur l'arbre. Ce type de liaison est principalement utilisé pour la transmission de couple. La frette de serrage fournit uniquement les forces nécessaires et ne transmet elle-même aucune force ou couple entre l'arbre et le moyeu. Elle n'est donc pas soumise à un flux de force. Le montage s'effectue en poussant la frette sur l'arbre creux et en serrant les vis. En utilisant des surfaces coniques, le diamètre intérieur est réduit et la pression radiale s'accumule. Les frettes de serrage de la série 30xx ne sont pas autobloquantes. Les forces de serrage sont donc fournies par les vis (à force contrôlée). Cela permet de compenser directement le jeu entre l'arbre et le moyeu sans la surcharge qui peut se produire avec les frette de serrage à chemin contrôlé en raison d'un jeu trop faible ou trop important. Les disques rétractables sont fournis prêts à être installés. Pour un bon fonctionnement et pour obtenir un coefficient de frottement suffisamment élevé, les surfaces de contact entre l'arbre et le moyeu doivent être exemptes de graisse, sèches et propres. Les surfaces fonctionnelles de la frette de serrage, les filetages et les positions de tête des vis sont déjà pourvus de lubrifiant en usine. Le lubrifiant doit être du Molykote G-Rapid Plus ou équivalent. Les surfaces de contact entre la bague intérieure et le moyeu doivent être huilées ou graissées avant le montage.

---
