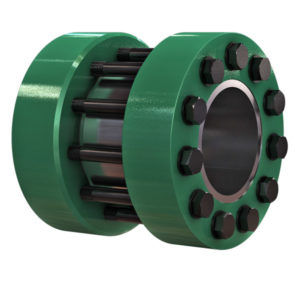

Accouplement d'arbre rigide typ WLB series
avec mesure de couplesans jeumanchon

accouplement d'arbre rigide
accouplement d'arbre rigide
accouplement d'arbre rigide
accouplement d'arbre rigide
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
rigide
Autres caractéristiques
avec mesure de couple, sans jeu
Fixation
manchon
Couple

Min: 70 Nm
(51,6294 ft.lb)

Max: 465 000 Nm
(342 966,3994 ft.lb)

Description

La fonction principale d'un accouplement d'arbre rigide est la liaison sûre et sans jeu de deux bouts d'arbre par friction. Par exemple, entre un arbre d'entrée et un arbre de sortie et principalement pour la transmission du couple. Les accouplements d'arbres se composent d'un manchon de raccordement et de deux systèmes de serrage externes et ne peuvent pas être séparés comme les accouplements à bride. Les systèmes de serrage externes créent une connexion sans jeu en pressant la douille sur les extrémités de l'arbre. Ils ne fournissent que les forces nécessaires et ne transmettent eux-mêmes aucune force ni aucun couple entre les extrémités des arbres. Ces systèmes de serrage externes ne sont donc pas dans le flux de force, mais cela s'applique à la douille de raccordement. Le montage s'effectue en poussant l'accouplement sur les extrémités de l'arbre et le serrage ultérieur au moyen d'un raccord à vis. Pour un bon fonctionnement et pour obtenir un coefficient de frottement suffisamment élevé, les surfaces de contact aux extrémités des arbres doivent être exemptes de graisse, sèches et propres. Nos accouplements d'arbres sont livrés prêts à être installés. Les surfaces fonctionnelles des systèmes de serrage externes, ainsi que les filetages et les supports de tête des vis sont déjà lubrifiés en usine.

---
