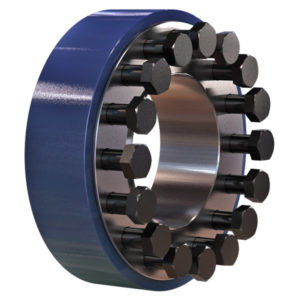

Accouplement d'arbre rigide AF series
avec mesure de couplesans jeu

accouplement d'arbre rigide
accouplement d'arbre rigide
accouplement d'arbre rigide
accouplement d'arbre rigide
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
rigide
Autres caractéristiques
avec mesure de couple, sans jeu
Couple

Max: 15 800 Nm (11 653,482 ft.lb)

Min: 20 Nm (14,7512 ft.lb)

Description

La principale fonction de l'accouplement à bride rigide est la liaison sûre et sans jeu de deux arbres par friction. Par exemple entre un arbre d'entraînement et un arbre d'agitateur. Les accouplements à brides peuvent être séparés directement au niveau des brides. Les anneaux de pression utilisés créent une connexion sans jeu en pressant les moyeux des brides sur les arbres. Ce type de connexion est principalement utilisé pour transmettre un couple. Cependant, il peut également être utilisé pour transmettre des forces axiales et des moments de flexion. Le raccord rétractable ne fournit que les forces nécessaires et ne transmet lui-même aucune force ou moment entre les arbres et les moyeux à bride. Elle n'est donc pas dans le flux de force direct. Le montage s'effectue en poussant les demi-brides sur les bouts d'arbre, puis en serrant les colliers de butée. Ensuite, les brides sont reliées par vissage. Les raccords à bride sont livrés prêts à être installés. Le serrage est effectué à l'aide d'outils de vissage standard. En option, avec un outil de serrage hydraulique. Pour un bon fonctionnement et pour obtenir un coefficient de frottement suffisamment élevé, les surfaces de contact entre les extrémités des arbres et les moyeux des brides, ainsi que les surfaces de contact des brides doivent être exemptes de graisse, sèches et propres. Les surfaces fonctionnelles des cônes, des filetages et des têtes de vis sont déjà lubrifiées en usine.

---
