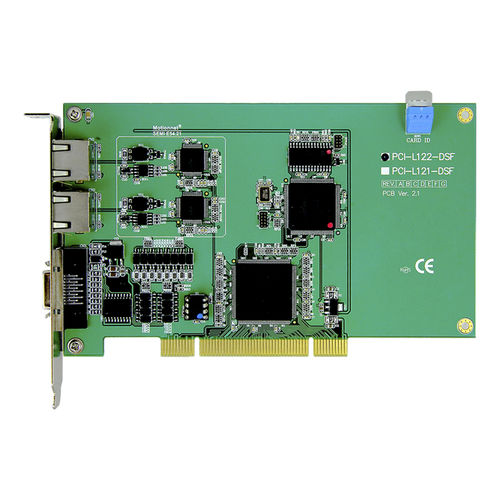

Carte de contrôle de mouvement PCI PCI-L122-DSF

EthernetnumériqueRS-485

La carte de contrôle maîtresse PCI-L122-DSF est conçue pour les utilisateurs qui ont besoin de développer rapidement et facilement des applications telles que le contrôle de mouvement et les contrôles d'E/S. La PCI-L122-DSF est une carte de contrôle maîtresse PCI standard avec une extension de réseau en temps réel à grande vitesse appelée Motionnet. Motionnet est une nouvelle série de systèmes communicants conçus pour des applications d'automatisation polyvalentes. La carte PCI-L122-DSF est conçue selon le facteur de forme PCI standard. Ce maître peut connecter jusqu'à 64x2=128 modules esclaves. Il existe 3 catégories de modules esclaves, pour le contrôle de mouvement, les E/S numériques et les fonctions diverses. Caractéristiques ● Max. 20Mbps de taux de transfert ● 2 Anneaux du Motionnet® Master ● Max. 128 modules esclaves Motionnet® pris en charge ● Installation facile grâce à la prise téléphonique RJ45 et au diagnostic par LED ● E/S isolées à usage général : 8 DI et 8 DO ● CI matériel avec ID unique Motionnet Nombre de sonneries : 2 Interface série : RS-485 semi-duplex avec isolation par transformateur Type de câble : Câble Ethernet CAT5 UTP/STP Protection contre les surtensions : 10KV Vitesse de transmission : 2,5 Mbps, 5 Mbps, 10 Mbps et 20 Mbps Contrôle du flux de données : Automatique Distance de communication : Max. 100M (20Mbps/32 modules esclaves) Numéro du module esclave de communication : 2 anneaux avec Max. 128 esclaves (1 anneau avec 64 esclaves) Entrée numérique isolée : IN x 8, type NPN/PNP Sortie numérique isolée : OUT x 8, type NPN ID unique : Hardware IC Généralités Type de bus : PCI Spec. 2.2 ; supporte 32 bits Consommation d'énergie : 5VDC à 500mA typique Température de travail : 0 à 60°C
